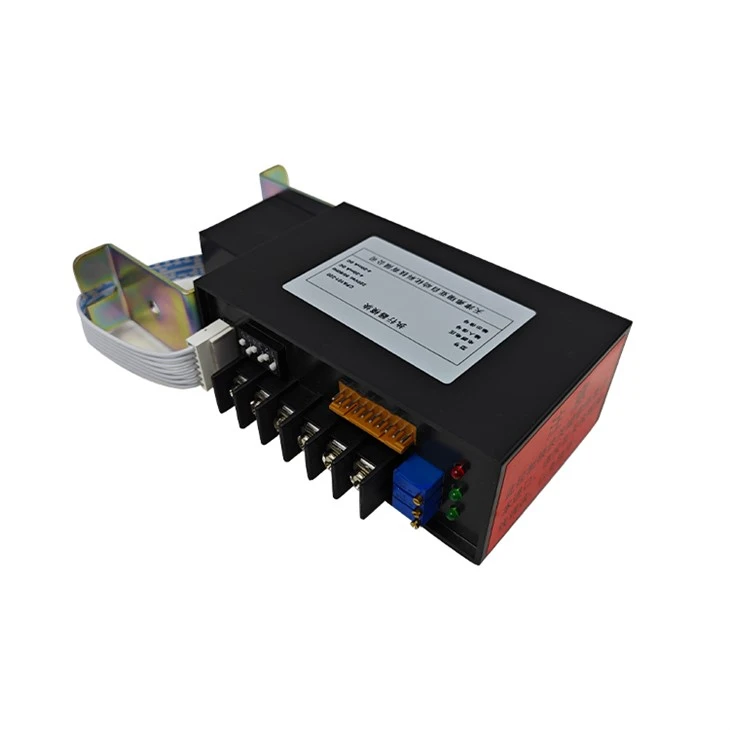

وحدة التحكم
المعلمات التقنية الرئيسية
○ مصدر الطاقة: تيار متردد 220 فولت، 50 هرتز.
○ استهلاك الطاقة (عند الحمل المقدر) ● المواصفات: المحرك من النوع A: 50VA؛ المواصفات المحرك من النوع B: 150VA؛ المواصفات المحرك من النوع C: 220 فولت أمبير؛
○ إشارة الدخل ●DC4-20mA أو DC1-5V
○ إشارة الخرج ●DC4-20ملي أمبير
○ دقة التحكم ● الخطأ الأساسي: 1% فرق الإرجاع أقل من أو يساوي 1% منطقة ميتة أقل من أو يساوي 1%
تم تصميم المشغل مع نظام مؤازر (لا حاجة لمضخم مؤازر إضافي)، ويحتاج فقط إلى توصيله بإشارة DC4~20mA (أو DC1~5V) ومصدر طاقة أحادي الطور AC220V للعمل. تجعل المحطات الحدودية المدمجة الأسلاك بسيطة ومريحة للغاية.
يستخدم المكون الرئيسي للمشغل، وحدة التحكم، دوائر متكاملة هجينة، مختومة ومصبوبة بالراتنج، وهي على شكل صندوق، صغيرة الحجم وعالية الموثوقية.
يستخدم اكتشاف ردود الفعل لمقدار القيادة مقياس جهد بلاستيكي موصل عالي الأداء بدقة 0.4﹪
مجهزة بوظيفة التشخيص الذاتي، عند حدوث خطأ، سيرسل ضوء المؤشر الموجود على وحدة التحكم إشارة إشارة على الفور.
يمكن استخدام مفتاح تحديد الحالة لضبط قلب الصمام ليكون مفتوحًا بالكامل أو مغلقًا بالكامل أو قفلًا ذاتيًا عند إيقاف الإشارة.
استخدم مفتاح محدد الحالة لتعيين الإجراءات الأمامية والعكسية.
يمكن ضبط إشارة الإدخال على DC4~20mA أو DC1~5V باستخدام مفتاح اختيار الحالة.
من السهل والبسيط ضبط نقطة الصفر العاملة (نقطة البداية) وموضع الضربة الكاملة (نقطة النهاية).
عندما يتم قطع الطاقة فجأة، يمكن التأكد من أن قلب الصمام يكون ذاتي القفل.
إنها تعتمد ناقل الحركة ولديها موثوقية عالية.
باستخدام الحد الذكي، يكون أداء العمل أكثر استقرارًا وموثوقية من مفتاح الحد.
يمكن لوظيفة حماية التأخير تنفيذ القفل الذاتي للحالة عند الحمل المقدر. عند حدوث خطأ، يمكن بدء الحماية، ويمكن إلغاء حماية التأخير عن طريق التشغيل العكسي.
1. اضبط المشغل.
سواء تم ترك المصنع كآلة قائمة بذاتها أو تم تجميعها على صمام تنظيم، فقد تم تعديلها قبل مغادرة المصنع. ومع ذلك، مع الأخذ في الاعتبار احتمال حدوث اهتزازات وتأثيرات شديدة وما إلى ذلك أثناء النقل والتركيب، فيجب عليك التأكد قبل التشغيل. هل الإجراء دقيق؟ إذا كان هناك أي انحراف أو لا يلبي المتطلبات الحالية، فيجب إعادة تعديله وفقًا للخطوات التالية.
1.1 الأسلاك
أ) قم بفك مسامير تثبيت الواقي ثم قم بإزالة الواقي عموديًا لأعلى.
ب) يجب أن يكون الاتصال بين الأسلاك الخارجية والأطراف الموجودة على وحدة التحكم وفقًا لمخطط الأسلاك الموجود على جانب وحدة التحكم.
1.2 إعدادات تبديل الحالة
يوجد إجمالي 6 مفاتيح حالة على وحدة التحكم: يتم تعيين حالات الإجراء الأمامي والخلفي بواسطة المفتاحين ① و②؛ يتم ضبط حالة عمل إشارة الإيقاف بواسطة المفاتيح ③، ④، و⑤؛ يتم ضبط حالة إشارة الإدخال بواسطة المفتاح ⑥.
أ) إعداد حالة إشارة الإدخال. عندما تكون إشارة الدخل DC4~20mA، أدر المفتاح ⑥ إلى اليمين إلى ON (توصيل). عندما تكون إشارة الإدخال DC1 ~ 5V، قم بتشغيل المفتاح ⑥ إلى اليسار إلى OFF (فاصل) ※ المفتاح في الشكل 1 ⑥ قم بتشغيله إلى اليمين، وتكون إشارة الإدخال DC4 ~ 20 مللي أمبير.
ب) إعداد حالة إجراء إشارة إيقاف التشغيل ◎ "حالة الفتح الكامل": أدر المفتاح ③ إلى اليمين إلى ON (اتصال) وأدر المفتاحين ④ و⑤ إلى اليسار إلى OFF (فاصل). (عندما يتم فصل إشارة الإدخال، يرتفع عمود الإخراج الخاص بالمحرك إلى الحد الأعلى ويتوقف، ويكون قلب الصمام في وضع "مفتوح بالكامل") ◎ "حالة مغلقة بالكامل": أدر المفتاح ④ إلى اليمين للدوران تشغيل (تمرير) وتشغيل المفتاح ③ و⑤ إيقاف التشغيل إلى اليسار. (عند فصل إشارة الإدخال، ينخفض عمود الخرج الخاص بالمشغل إلى الحد الأدنى ويتوقف، ويكون قلب الصمام في الوضع "مغلق بالكامل") ◎ "المحافظة على الحالة" أدر المفتاح ⑤ إلى اليمين إلى وضع التشغيل (تمرير )، قم بتشغيل المفتاح ③ و④ إيقاف التشغيل إلى اليسار. (عندما يتم فصل إشارة الإدخال، يتوقف عمود الخرج الخاص بالمشغل عن الحركة، ويظل قلب الصمام في الموضع المقابل.) ※إعدادات المفاتيح ③ و④ و⑤ في الشكل 1 هي حالة "الثبات" ج) إلى الأمام وحالة الإجراء العكسي قم بتعيين ◎ "حالة الإجراء الإيجابي": أدر المفتاح ① إلى اليمين إلى ON (الاتصال)، وأدر المفتاح ② إلى اليسار إلى OFF (إيقاف) (كإشارة إدخال يزيد، يتحرك عمود الإخراج لأسفل (يغلق قلب الصمام)؛ ثم مع انخفاض إشارة الإدخال، يتحرك عمود الإخراج لأعلى (يفتح قلب الصمام).) ◎ "حالة الإجراء العكسي": أدر المفتاح ② إلى اليمين إلى ON ( توصيل)، أدر المفتاح ① إلى اليسار إلى وضع إيقاف التشغيل (إيقاف التشغيل) (مع زيادة الإدخال مع زيادة الإشارة، يتحرك عمود الخرج لأعلى (يفتح قلب الصمام)؛ ومع انخفاض إشارة الإدخال، يتحرك عمود الخرج لأسفل (يغلق الصمام) جوهر).)
