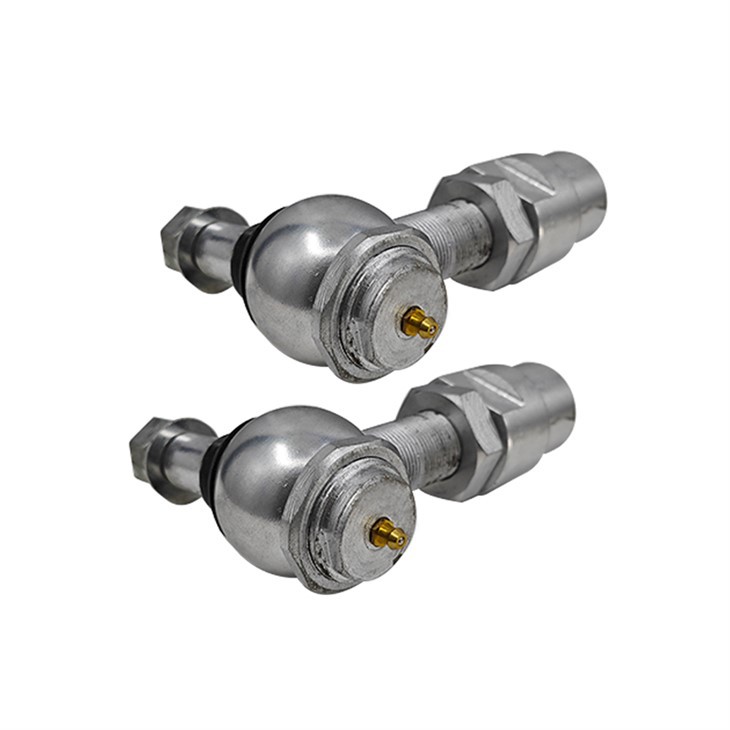

مفصلة BS-60.
ملخص
تعتمد المفصلة الكروية هيكل محمل كروي، والذي يتميز بمزايا التحكم المرن والدقيق وزاوية الالتواء الكبيرة. نظرًا لأن المفصلة سهلة التركيب والضبط، فهي آمنة وموثوقة. ولذلك، فإنه يستخدم على نطاق واسع في أنظمة التحكم الآلي في الطاقة الكهربائية والبتروكيماويات والمعادن والتعدين والنسيج وغيرها من الصناعات. بفضل هيكل محمل الكرة، يمكن للمفصلة الكروية أن تتحمل الضغط من الأسطح المختلفة بمرونة.
خصائص هيكل المنتج
1 بسبب استخدام هيكل محمل الكرة، هذا المنتج يمكن أن يتحمل الضغط من الأسطح المختلفة بمرونة.
2 يوجد نوعان من الاتصال بين هذا المنتج والمشغل: المقبض المخروطي والمقبض المستقيم، مما يعمل على توسيع سطح استخدام الجهاز.
3. تعتمد مفصلة توصيل الكرة اتصال الخيط الأيسر والأيمن، وهو مريح وموثوق به، وله نطاق واسع قابل للتعديل.
4 تعتمد مفصلة التوصيل هذه هيكلًا مغلقًا بالكامل ويسهل صيانتها.
ثَبَّتَ
1 قبل التثبيت، يجب قياس المسافة بين أوضاع التوصيل بدقة (يجب أن يكون صامولة الضبط في الموضع الأوسط في هذا الوقت) لتحديد طول أنبوب التوصيل. قم بلحام أنبوب التوصيل بالصواميل اليسرى واليمنى. في هذا الوقت، يجب عليك إجراء التعديلات المناسبة لتقصير أو إطالة قضيب التوصيل، ثم قفله بجوز القفل.
2. قم أولاً بتثبيت المفصلة على ذراع إخراج المحرك ووصلة التحكم الخاصة بآلية الضبط. إذا تم تحديد اتصال مخروطي، فاستخدم مخرطة خاصة لإعادة فتح ذراع الإخراج ورابط التحكم في فتحة 1:10 قبل التوصيل.
3. بعد اكتمال التثبيت، يجب تنفيذ العملية التجريبية المشتركة يدويًا. لا يمكن استخدامه إلا إذا كان الدوران مرنًا.
الجدول النموذجي
مواصفات المفصلة الكروية وأبعاد التثبيت
عرض المنتجات
