المحرك الكهربائي IP68
ملخص
المحرك الكهربائي الذكي هو جيل جديد من المنتجات الذكية. لقد خلقت الرقائق الرقمية المتكاملة المتقدمة واسعة النطاق، وأجهزة استشعار عزم الدوران الرقمية الاحترافية وأجهزة استشعار الإزاحة الرقمية، وتشغيل وعرض القائمة الصينية الكاملة، والتصميم الهيكلي الميكاتروني وظائفها المثالية، والأداء الممتاز، والضوء والجميل، وتصحيح الأخطاء البسيط، والتشغيل المريح. إنه أكثر ملاءمة للتوافق مع الصمامات المختلفة لتشكيل وحدة التنفيذ، ويستخدم في أنظمة التحكم الآلي مثل الكهرباء والبترول والصلب والصناعة الكيميائية وخطوط أنابيب النفط ومعالجة مياه الصرف الصحي. يمكن أن تلبي كلاً من التحكم في التعديل المتكرر ومتطلبات التحكم المتقطعة.
الميزات الرئيسية
إنها تعتمد رقائق رقمية متكاملة واسعة النطاق، والتي تكون قوية وذات دقة عالية.
تصميم الميكاترونكس، صغير الحجم وخفيف الوزن.
يتم استخدام مستشعر الضغط الاحترافي لقياس قيمة عزم الدوران لعمود الخرج، وبالتالي تحسين دقة قيمة قياس عزم الدوران، مع معدل خطأ أقل من أو يساوي 5% ومراقبة وعرض ديناميكي. يمكن إعطاء إنذارات عزم الدوران الزائد والمماطلة، ويستخدم مستشعر الإزاحة جهاز تشفير مطلق، ولن يتم فقدان موضع الصمام، مما يضمن دقة عالية، وعدم التآكل، وعمر طويل، وقدرة قوية ضد التداخل، وعدم دعم البطارية. .
يتم ضبط الوظائف وإعدادات المعلمات وتصحيح الأخطاء والتشغيل الكهربائي في الموقع للجهاز الكهربائي الذكي من خلال وحدة تحكم الأشعة تحت الحمراء المحمولة دون فتح غطاء الصندوق.
عرض كامل للغة الصينية والشخصيات، تشغيل قائم على القائمة، بديهي وواضح، سهل التعلم والفهم والتشغيل.
وظائف
★وظيفة حماية الحد من السكتة الدماغية
★وظيفة حماية حد عزم الدوران
★ وظيفة الاتصال إشارة الحالة
1) حد منتصف الطريق
2) المحرك الكهربائي مفتوح
3) المحرك الكهربائي مغلق
4) المحرك الكهربائي قيد التشغيل
5) التوقف المحلي 6) التحكم المحلي
7) التحكم عن بعد
8) قفل فتح الصمام
9) قفل إغلاق الصمام
10) تشغيل عقارب الساعة
11) فتح رحلة عزم الدوران
12) إغلاق رحلة عزم الدوران
13) رحلة عزم الدوران أثناء السفر
* وظيفة إنذار الصمام
1) وظيفة إنذار عزم الدوران الزائد
أ. الإفراط في عزم الدوران في اتجاه الإغلاق
ب. الإفراط في عزم الدوران في اتجاه الافتتاح
2) وظيفة التنبيه ازدحام أ. مربى في اتجاه الإغلاق
ب. مربى في اتجاه الافتتاح
★ وظيفة التنبيه التحكم
1) حماية إنذار حدث الطوارئ (ESD).
2) حماية فشل الإشارة
★وظيفة إنذار المحرك الكهربائي
1) حماية من ارتفاع درجة حرارة المحرك
2) حماية صندوق التحكم من الحرارة الزائدة
3) حماية فشل إمدادات الطاقة الداخلية
4) فقدان مرحلة إمدادات الطاقة وحماية فقدان المرحلة
5) الحماية من فشل النظام الداخلي
6) حماية فقدان إشارة موضع الصمام الحالي
7) إنذار خطأ الأسلاك المحلية
* وظيفة حماية الانعكاس لحظية
* وظيفة اختيار التحكم المحلي/الإمساك الذاتي
* وظيفة اختيار وضع الاتصال
* وظيفة الحماية المتشابكة الخارجية
* وظيفة حماية التحكم المشروط
* وظيفة حماية التحكم في خطين
* وظيفة حماية تجاوز عزم الدوران
* وظيفة حماية التجاوز ESD
* وظيفة تحديد المقاطعة
* وظيفة اتصال إشارة إضافية
* وظيفة إعداد جهاز التحكم عن بعد
* وظيفة عرض المحرك الكهربائي الذكي
* وظيفة الحكم التلقائي لتسلسل مراحل إمدادات الطاقة على ثلاث مراحل
البيانات الفنية
* إشارة الإدخال: إشارة تناظرية
أ.4-20ملي أمبير. مقاومة دخل التيار المستمر 250 أوم
ب.0-10مللي أمبير. مقاومة دخل التيار المستمر 250 أوم
إشارة التبديل
*إشارة التغذية الراجعة لموضع صمام إشارة الخرج: 4-20 مللي أمبير. مقاومة حمل التيار المستمر أقل من أو تساوي 750 أوم
*المنطقة الميتة 0.1-9.9%
الإعداد الافتراضي القابل للتعديل هو أقل من أو يساوي 0.5%
* حد منتصف الطريق
نطاق إعداد الحد المفتوح هو 40%-100%
نطاق إعداد حد الإغلاق هو 0% ~ 60%
*وقت التشغيل المحظور 0~ 99 ثانية قابل للتعديل
*إمدادات الطاقة: جهد ثلاثي الطور ثلاثي الأسلاك: 220 فولت، 380 فولت، 415 فولت، 440 فولت، 460 فولت.
جهد تحويل التردد 220 فولت، 380 فولت، التردد: 50/60 هرتز
* مستوى حماية الضميمة: IP68
*مستوى مقاوم للانفجار: جهاز التحكم عن بعد الآمن من النوع IblIBT4
المحرك الكهربائي الذكي هو نوع dIBT4، dIICT4 مقاوم للانفجار
* قدرة اتصال الإخراج: 220 فولت تيار متردد. 5 أ؛ 30 فولت تيار مستمر، 5 أمبير
*استخدام الظروف البيئية
درجة الحرارة المحيطة: -25-+70درجة مئوية (نوع مقاوم للانفجار: -20~+60 درجة)
الرطوبة النسبية: 5%~98%؛
الضغط الجوي: 86~106 كيلو باسكال: وسط الهواء: لا يوجد غاز مسبب للتآكل في الهواء المحيط.
* مؤشر مضاد للتدخل: أ. المجال المغناطيسي الخارجي أقل من أو يساوي 400 أمبير/م، 50 هرتز
ب. تدخل الوضع المشترك 250 فولت، 50 هرتز ج.
إشارة تيار متردد لتداخل الوضع المتسلسل بقيمة فعالة 1 فولت، تردد 50 هرتز، الطور 0~360 درجة
د. التفريغ الكهروستاتيكي: 4 كيلو فولت ه.
مجموعة النبض الكهربائي السريع العابر: نهاية مصدر الطاقة 1000 فولت؛ نهاية إدخال الإشارة: 500 فولت.
و. تداخل تردد الراديو: التردد 80-1000MHz قوة مجال الاختبار 3 فولت/م، المسافة 1 م
ز. التدخل المفاجئ: 1 كيلو فولت

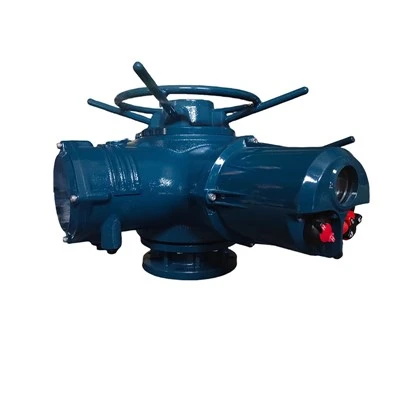

عرض المنتج
