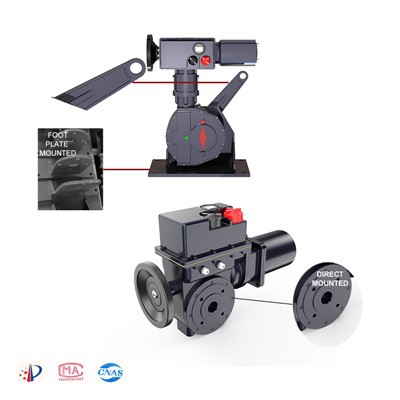

المحرك الكهربائي من نوع DQW مناسب لصمام الفراشة، والصمام الكروي، وصمام التوصيل وصمامات الدوران الجزئية الأخرى والمعدات المماثلة. المنتج لديه هيكل مدمج، عزم دوران كبير، دقة تحكم عالية، وظائف كاملة، أداء موثوق وسهل التركيب والتعديل. يتم تركيب DQ (نوع DZW بالإضافة إلى مخفض مرحلتين) / DQJ عبارة عن مشغل كهربائي ربع دورة مزود بقاعدة ورافعة للمخمد. ويتم دمجه مع صمام ليشكل صمامًا كهربائيًا للقيادة والتحكم في فتح وإغلاق الصمام. يمكن للمشغل التحكم في الصمام من مسافة بعيدة في غرفة التحكم أو في الموقع. يستخدم المنتج على نطاق واسع في القطاعات الصناعية مثل إمدادات المياه والصرف الصحي والتدفئة ومحطات الطاقة والكيماويات والأغذية والمنسوجات والورق والأدوية وبناء السفن والصلب والفحم.
وفقًا لبيئة الاستخدام: DQW/DQJW هو نوع خارجي، DQB/DQJB هو نوع مقاوم سابق، DQZ/DQJZ هو نوع تكامل، DQT/DQJT هو نوع تنظيم متكامل، DQBZ/DQJBZ هو نوع مقاوم سابق متكامل، DQBT/DQJBT هو نوع التنظيم المتكامل السابق. نطاق عزم الدوران: 100 نيوتن متر ~ 165000 نيوتن متر
يتوافق أداء هذا المنتج مع أحكام JB/T8528-1997 "الشروط الفنية للأجهزة الكهربائية ذات الصمامات العادية". يفي أداء المقاومة السابقة بـ GB3836.1-83 "المتطلبات العامة للمعدات الكهربائية المقاومة للصدمات للأجواء القابلة للانفجار"، GB3836.2-83 "المعدات الكهربائية المقاومة للصدمات للمعدات الكهربائية المقاومة للصدمات "d"" و JB/T8529-1997 أحكام الشروط الفنية للأجهزة الكهربائية ذات الصمامات المتفجرة.
الشروط الفنية ومعايير الأداء
3.1 مصدر الطاقة: المحرك عبارة عن تيار متردد ثلاثي الطور، 380 فولت (طلب خاص 660 فولت، 440 فولت أو 220 فولت)، 50 هرتز (طلب خاص 60 هرتز)؛ جهد خط التحكم 220 فولت/50 هرتز (طلب خاص 60 هرتز) ؛ التحكم عن بعد الجهد 24VDC.
3.2 بيئة العمل:
3.2.1 درجة الحرارة المحيطة: -20-+60 درجة (أمر خاص -60-+80 درجة)
3.2.2 درجة الحرارة النسبية: أقل من أو يساوي 90% (عند 25 درجة)
3.2.3 النوع العام والخارجي للمواقع التي لا توجد فيها وسائط قابلة للاشتعال/الانفجار وغير قابلة للتآكل؛ تتوفر المنتجات المقاومة للصدمات في dI وdIIBT4. إن dI مناسب للوجوه العاملة غير التعدينية في مناجم الفحم؛ يتم استخدام dIIBT4 في المصانع وهو مناسب لمخاليط الغاز المتفجرة في مجموعة T1-T4 مع البيئة IIA وIIB. (انظر GB3836.1 للحصول على التفاصيل).
3.2.4 مستوى الحماية: النوع الخارجي والنوع المقاوم هو IP55 (IP67 القابل للتخصيص).
3.3 نظام العمل: لمدة قصيرة 10 دقائق (يمكن تخصيصها لمدة 30 دقيقة).
3.5 معايير الأداء الرئيسية
|
يكتب |
عزم الدوران الناتج (نيوتن متر) |
سرعة الإخراج (ص / دقيقة) |
وقت التشغيل لدوران 90 درجة (S) |
أقصى قطر الجذع |
مع نموذج كهربائي من نوع DZW |
المعدل الحالي (كيلوواط) |
التصنيف الحالي (أ) |
|
DQW10 |
100 |
1 |
15 |
28 |
DZW5 |
0.12 |
0.57 |
|
DQW20 |
200 |
1 |
15 |
28 |
DZW5 |
0.12 |
0.57 |
|
DQW30 |
300 |
1 |
15 |
28 |
DZW5 |
0.12 |
0.57 |
|
DQW60 |
600 |
1 |
15 |
42 |
DZW5 |
0.12 |
0.57 |
|
DQW90 |
900 |
0.75 |
20 |
42 |
DZW10 |
0.25 |
1.03 |
|
DQW120 |
1200 |
0.75 |
20 |
42 |
DZW10 |
0.25 |
1.03 |
|
DQW200 |
2000 |
0.5 |
30 |
60 |
DZW15 |
0.37 |
1.38 |
|
DQW250 |
2500 |
0.5 |
30 |
60 |
DZW15 |
0.37 |
1.38 |
|
DQW300 |
3000 |
0.5 |
30 |
60 |
DZW20 |
0.55 |
2.2 |
|
DQW400 |
4000 |
0.5 |
30 |
60 |
DZW20 |
0.55 |
2.2 |
|
DQW500 |
5000 |
0.5 |
30 |
70 |
DZW30 |
0.75 |
2.62 |
|
DQW600 |
6000 |
0.5 |
30 |
80 |
DZW30 |
0.75 |
2.62 |
|
DQW800 |
8000 |
0.45 |
35 |
100 |
DZW45 |
1.1 |
4 |
|
DQW1000 |
10000 |
0.45 |
35 |
100 |
DZW60 |
1.5 |
4.12 |
|
DQW1200 |
12000 |
0.45 |
35 |
100 |
DZW60 |
1.5 |
4.12 |
|
DQW1600 |
16000 |
0.4 |
38 |
120 |
DZW90 |
2.2 |
5.25 |
|
DQW2000 |
20000 |
0.4 |
38 |
120 |
DZW90 |
2.2 |
5.25 |
|
DQW3200 |
32000 |
0.3 |
50 |
160 |
DZW120 |
3 |
7.9 |
|
DQW4000 |
40000 |
0.3 |
50 |
160 |
DZW180 |
4 |
8.87 |
|
DQW5000 |
50000 |
0.26 |
58 |
160 |
DZW250 |
5.5 |
12.05 |
|
DQW6300 |
63000 |
0.26 |
58 |
180 |
DZW350 |
7.5 |
15.6 |
|
DQW8000 |
80000 |
0.26 |
58 |
180 |
DZW500 |
10 |
20.5 |
|
DQW12000 |
120000 |
0.24 |
63 |
220 |
DZW500 |
10 |
20.5 |
|
DQW16500 |
165000 |
0.187 |
80 |
240 |
DZW650 |
11 |
24 |
أبعاد التثبيت وأبعاد المظهر
DQW10-أبعاد المظهر DQW3200
|
يكتب |
أبعاد المظهر |
|||||||||
|
A1 |
A2 |
A3 |
A4 |
B1 |
B2 |
φD |
ΦD1 |
H1 |
H2 |
|
|
DQW10 |
80 |
98 |
289 |
570 |
86 |
321 |
196 |
250 |
110 |
526 |
|
DQW20 |
||||||||||
|
DQW30 |
||||||||||
|
DQW60 |
||||||||||
|
DQW90 |
100 |
115 |
371 |
590 |
102 |
425 |
230 |
365 |
126 |
638 |
|
DQW120 |
||||||||||
|
DQW200 |
125 |
150 |
371 |
590 |
120 |
425 |
300 |
365 |
160 |
704 |
|
DQW250 |
||||||||||
|
DQW300 |
||||||||||
|
DQW400 |
||||||||||
|
DQW500 |
160 |
195 |
371 |
590 |
115 |
425 |
358 |
365 |
197 |
770 |
|
DQW600 |
||||||||||
|
DQW800 |
160 |
195 |
515 |
810 |
115 |
516 |
358 |
470 |
197 |
885 |
|
DQW1000 |
200 |
248 |
515 |
810 |
135 |
516 |
430 |
470 |
215 |
895 |
|
DQW1200 |
200 |
248 |
515 |
810 |
135 |
516 |
430 |
470 |
215 |
895 |
|
DQW1600 |
200 |
248 |
540 |
830 |
135 |
660 |
430 |
550 |
215 |
930 |
|
DQW2000 |
250 |
292 |
540 |
830 |
170 |
660 |
540 |
550 |
270 |
1095 |
|
DQW3200 |
250 |
292 |
540 |
830 |
170 |
660 |
540 |
550 |
270 |
1095 |
أبعاد المظهر DQW4000-DQW16500
|
يكتب |
أبعاد المظهر |
||||||||||
|
A1 |
A2 |
A3 |
A4 |
B1 |
B2 |
B3 |
φD |
ΦD1 |
H1 |
H2 |
|
|
DQW4000 |
315 |
346 |
565 |
870 |
202 |
715 |
135 |
670 |
320 |
335 |
1325 |
|
DQW5000 |
|||||||||||
|
DQW6300 |
315 |
346 |
770 |
1170 |
202 |
845 |
150 |
670 |
550 |
335 |
1430 |
|
DQW8000 |
380 |
380 |
770 |
1170 |
225 |
845 |
150 |
650 |
550 |
406 |
1486 |
|
DQW12000 |
602 |
410 |
770 |
1107 |
235 |
845 |
150 |
1050 |
550 |
525 |
2027 |
|
DQW16500 |
696 |
422 |
770 |
1107 |
285 |
845 |
150 |
1100 |
550 |
590 |
2188 |
