المحرك الكهربائي من النوع المقاوم للانفجار

product-412-455

يمكن مطابقة المحرك الكهربائي المقاوم للانفجار DKJ مع العديد من الصمامات الربعية، والمخمدات، والحواجز وآليات التنظيم الأخرى، ويستخدم على نطاق واسع في تنظيم عمليات الإنتاج وأنظمة التحكم مثل الكهرباء والمعادن والبترول والصناعات الكيماوية والصناعات الخفيفة والنسيج والغذاء والدواء.

تجميعات نموذجية

مستوى مقاومة الانفجار للمشغل الكهربائي من سلسلة FRY المقاومة للانفجار هو: ExdⅡBT4Gb

على سبيل المثال - تحديد إثبات الانفجار

د - إثبات الانفجار أو إثبات الانفجار

- نوع المعدات يمثل المعدات الكهربائية المصممة لأجواء الغاز المتفجرة بخلاف مناجم الفحم

ب - حجم الانفجار الذي يحدد الأبعاد (العرض والخلوص) لكل مفصل ناري للمشغل؛

تمثل فئة درجة الحرارة T4 - أقصى درجة حرارة سطحية مسموح بها للمشغل تبلغ 135 درجة

غيغابايت - معيار فئة الحماية

لماذا يحدث الانفجار؟

الانفجار هو عندما تتغير المادة فجأة من حالة إلى أخرى من خلال التغيرات الفيزيائية أو الكيميائية، مما يؤدي إلى إطلاق كميات هائلة من الطاقة. الطاقة المنطلقة بمعدل سريع سوف تسبب تأثيرًا عنيفًا وأضرارًا للأشياء المحيطة. يجب أن تتوفر في الانفجار ثلاثة شروط: المادة المتفجرة، والأكسجين، ومصدر الاشتعال. ومن الناحية الموضوعية، فإن العديد من المواقع الصناعية تستوفي شروط الانفجارات. عندما يكون تركيز خليط المادة المتفجرة والأكسجين ضمن حد الانفجار، إذا كان هناك مصدر انفجار، سيحدث انفجار.

product-516-238

لمنع الانفجارات، يجب علينا أن نأخذ في الاعتبار الشروط الثلاثة الضرورية المذكورة أعلاه. فإذا حددنا أحد الشروط الضرورية، فيمكننا الحد من الانفجارات. تعد المعدات الكهربائية أيضًا مصدرًا محتملاً للاشتعال، مما قد يتسبب في ارتفاع درجة حرارة السطح أو التفريغ الساكن أو الشرر الناتج عن التيار اللحظي أثناء تشغيل الجهاز. من وجهة نظر التصميم، يمكن للمعدات الكهربائية المقاومة للاشتعال أن تحصر الخليط المتفجر المشتعل في غلاف، وهو قوي بشكل خاص ويمكنه تحمل ضغط انفجار الخليط المتفجر الداخلي ومنع الخليط المتفجر من الانتشار إلى خارج الغلاف. لذلك، يمكن للمعدات الكهربائية المقاومة للاشتعال أن تمنعها من أن تصبح مصدر اشتعال محتمل.

product-478-329

يمكن لهذا النوع من المشغلات الكهربائية المقاومة للانفجار أن يتحمل الانفجار الداخلي للخليط القابل للاشتعال الذي دخل الغلاف دون أن يتضرر، وأي سطح مشترك أو ثقب على الغلاف الذي يمر من خلاله لن يشعل غلاف المعدات الكهربائية في الخارج بيئة متفجرة تتكون من واحد أو أكثر من الغازات أو الأبخرة.

product-327-389

البيانات الفنية

① إشارة الإدخال

أ. إشارة تناظرية 4 ~ 20 مللي أمبير (مقاومة الإدخال 250 أوم) ؛

ب. إشارة التبديل السلبية.

② إشارة ردود الفعل على الموضع 4 ~ 20 مللي أمبير تيار مستمر (مقاومة الحمل 500 أوم)

③ قدرة اتصال الإخراج 24 فولت، تيار مستمر، 1 أمبير؛

④ حد الخطأ الأساسي ±2.5%±1.5%؛

⑤ إعداد المنطقة الميتة 1%~2.0%;

⑥ فرق الإرجاع لا يزيد عن 1.5%؛

⑦ تصنيف السفر 90 درجة (زاوية)؛

⑧ وقت السفر المقدر 25 ثانية ± 20%؛

⑨ مصدر طاقة العمل

أ. الجهد المقنن 220 فولت.

ب. التردد المقدر 50 هرتز؛

⑩ بيئة التشغيل

أ. درجة الحرارة -25C~+70C;

ب. الرطوبة النسبية لا تزيد عن 95%

ج. الهواء المحيط لا يحتوي على غازات مسببة للتآكل.

مبدأ العمل

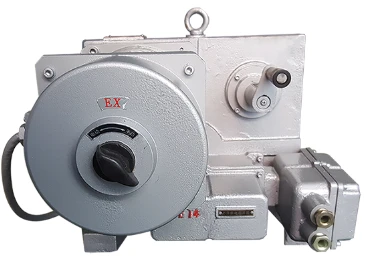

المحرك الكهربائي المضاد للانفجار DKJ عبارة عن آلية مؤازرة للوضع مع محرك سيرفو AC كجهاز الطاقة. تتكون الآلة بأكملها من ثلاثة أجزاء: علبة التروس، محرك سيرفو AC ووحدة التحكم والتي تكون مستقلة نسبيًا في الهيكل.

product-388-266
