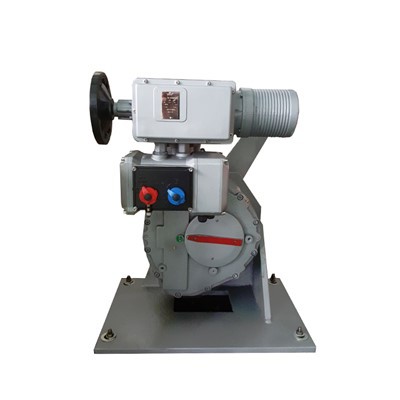

النوع غير الجراحي هو منتج شركتنا الذي تم تطويره على أساس المنتجات الرقمية. قد يتم استقبال إشارة كمية المحول (الاتصال الجاف السلبي، 24 فولت النشط، 220 فولت النشط، صيانة التدرج القابلة للتحويل) المرسلة بواسطة وحدات التحكم مثل PLC في نظام DCS أو إشارة الكمية التناظرية (DC4-20mA,0-10V) وما إلى ذلك) يمكن تشغيلها مباشرة، ويمكن أيضًا تشغيل المحرك الكهربائي للعمل من خلال موصل أو مرحل الحالة الصلبة. يتم إخراج تيار التغذية المرتدة DC 4-20 مللي أمبير وأربعة جهات اتصال للترحيل (وضع التشغيل، موضع إيقاف التشغيل، جهاز التحكم عن بعد، إنذار الفشل). تدمج الوحدة وحدة التحكم المؤازرة ووحدة عرض الكريستال السائل وتشغيل المقبض والوحدات الأخرى. هذا المنتج سهل التشغيل ومثالي في وظيفة الحماية بالإضافة إلى أنه الخيار الأفضل لك لإعادة تعريف المنتج عالي الجودة والبسيط والذكي.

وصف المحرك

يكتب	عزم الدوران	الجهد االكهربى	سرعة	طريقة التثبيت	يتحكم طريقة	خاص وظيفة	وصف الكود لكل جزء
الزراعة العضوية	عزم الدوران الناتج						عزم الدوران العامل، التمثيل الرقمي، الوحدة: نيوتن متر
مثل		K					مرحلة واحدة 220 فولت تيار متردد 50 هرتز
بكالوريوس		F					ثلاث مراحل 380 فولت تيار متردد 50 هرتز
أ + آر إس		مزود الطاقة					تصنيف زمن السفر (90 درجة)، التمثيل الرقمي، الوحدة: S
ب+رس			وقت السفر	H			تركيب لوحة القدم
				Z			التثبيت المثبت مباشرة
				طريقة التحكم	G		منفذ التكامل القياسيالتعديل الأيوني،4-20 مللي أمبير
					Y		يكررالتحكم في القذى، إدخال التشغيل والإيقاف
					N		ذكي، 4-20ملي أمبير
					C		الخط الرئيسي
					طريقة التحكم	P	مع تشغيل الآلة
						السابق	حدث الانفجار
						----T	متطلبات خاصة:درجة حرارة عالية، منخفضة، جهد العمل، البعد، السفر، إلخ.

ملاحظة: 1. يحتاج المحرك الكهربائي الذي تتطلبه التكنولوجيا الخاصة إلى ذلكالكتابة بشكل واضح وملموس بالترتيب.

2. عندما يكون الطراز A+RS100/K30HGP هو A+RS، يكون عزم الدوران العامل 1000Nm،مصدر طاقة أحادي الطور، ومدة السفر بأكملها هي 30 ثانية، وfتركيب لوحة oot مع modulatin التكامل النسبي مع المحليعملية الدمج المتناسب مع العملية المحلية

تفاصيل المحرك

1. وظيفة التشغيل الأصلية المحلية

2. وظيفة حماية عزم الدوران الزائد

3. محرك سيرفو خاص

4. الحماية الحرارية للمحرك

5. آلية التحكم في السكتة الدماغية

6. مؤشر الموضع

7. الكبح الديناميكي

SD_10

تعليمات التشغيل

1. تعليمات تشغيل المقبض

المقبض الأحمر هو مقبض الوضع ويمكن تبديله بين المجال/التوقف/المكان البعيد؛ أو في حالة الإعداد، يتم حفظ القائمة (التبديل من موضع التوقف إلى الحقل) والخروج (التبديل من موضع التوقف إلى المسافة). المقبض الأسود هو مقبض التشغيل ويمكن فتحه أو إغلاقه في الوضع الميداني أو يتم ضبط إعداد الإضافة والطرح في حالة الإعداد. عندما يتم تشغيل المقبض في الميدان. يظهر وضع قياس الحقل للتشغيل على المدى القصير. -مصطلح، عندما يكون وقت التشغيل الفعال لمقبض التشغيل أكثر من ثلاث ثوانٍ، سيتم عرض "bc" في منطقة الإنذار، حيث يتم الدخول تلقائيًا إلى وضع الانتظار الميداني. قم بتبديل مقبض التشغيل للخلف أو قم بتحويل مقبض الوضع إلى وضع التوقف، أي يتوقف الإجراء.

2. تعليمات التشغيل لجهاز التحكم عن بعد (جهاز التحكم عن بعد هو الجزء الاختياري، عند الضرورة، يرجى تحديده خصيصًا أثناء الطلب)

أثناء وجودك في الوضع الميداني، اضغط على "فتح" وقم بتنفيذ وضع الانتظار لفتح الصمام، واضغط على "إغلاق" وقم بتنفيذ وضع الانتظار لإغلاق الصمام، واضغط على "إيقاف" لإيقاف الحركة. أثناء وجودك في الوضع الميداني، اضغط باستمرار على "أعلى" لمدة ثلاث مرات وأدخل في حالة معايرة موضع التشغيل، ويمكن لـ "فتح" و"إغلاق" و"إيقاف" التحكم في تشغيل وإيقاف وإيقاف المحرك الكهربائي، يستخدم "Enter" لإنقاذ السكتة الدماغية، ويستخدم "Stop" للعودة.

أثناء وجودك في الوضع الميداني، اضغط باستمرار على المفتاح "لأسفل" ثلاث مرات وأدخل في حالة معايرة موضع إيقاف التشغيل، وتكون العمليات الأخرى هي نفسها المذكورة أعلاه.

وصف معلومات الإنذار
