وصف المحرك
المحرك الكهربائي ربع دورة
يُعرف أيضًا كجزء من مشغلات إيصال الإرجاع، نطاق الدوران العام 0-90 درجة، عزم الدوران الناتج بالنيوتن متر. تستخدم بشكل رئيسي لـ: صمام الفراشة، والصمام الكروي، وصمام نوع الغالق، والمثبط، والحاجز، وصمام التوصيل.
المحرك الكهربائي الخطي
تتم الإشارة إلى الإخراج بواسطة N، والإخراج عبارة عن إزاحة خطية. يستخدم بشكل أساسي لصمام التحكم الفردي والمزدوج وصمام الأكمام وصمام البوابة وما إلى ذلك.
مشغل كهربائي متعدد المنعطفات
عزم الدوران الناتج في نيوتن متر، أكثر من 360 درجة دوران. إنه يستخدم بشكل أساسي لصمام البوابة، والصمام الكروي، والصمام المنزلق، ودرجة الحرارة العالية وصمام تنظيم الضغط العالي، إلخ.
المؤشرات الفنية الاساسية
إشارة الدخل: 4-20 مللي أمبير مقاومة 250 أوم، 0-10 مللي أمبير مقاومة 200 أوم
المنطقة الميتة (الحساسية): 0.3-3% قابل للتعديل المستمر
قناة الإدخال: قناة إدخال تيار تناظرية واحدة، مجموعة واحدة من قناة حجم التبديل.
قناة الإخراج: 4-20 مللي أمبير تيار مستمر
مقاومة> 50 أوم. يتم عزل قناة الإدخال عن قناة الإخراج.
عزم الدوران الناتج والسفر.
الدوران الخطي: 2000 نيوتن-25000 شمال السفر 10,16,25,40,100 ملم
ربع دورة: 100-40000 نيوتن متر مسافة 90 درجة
المنعطفات المتعددة: دائرة 40-400 نيوتن متر 1-50.
الخطأ الأساسي: ±1%;±1.5%
فرق الإرجاع: أقل من أو يساوي ±1%
خصائص التخميد: لا يوجد تذبذب (تذبذب فترة الصفر)
مستوى الحماية: IP67
بيئة التشغيل:
1. درجة الحرارة: -28--+70
2. الرطوبة: أقل من أو يساوي 95%
3. الاهتزاز: تردد 10-100هرتز قوة، 0.5 مرات تسارع الجاذبية الأرضية
4. التأثير:<5g
5. الضغط الجوي: 72.5-106كيلو باسكال
يجب عدم استخدام وسائط الغاز غير القابلة للتآكل الموجودة في الهواء المحيط في الأماكن القابلة للاشتعال والانفجار.
(يمكن العثور على المنتجات المقاومة للانفجار في عينة المنتجات المقاومة للانفجار الخاصة بشركتي.)
الجهد الكهربي ومصدر الطاقة: 220 فولت--±10%50 هرتز
مرحلة واحدة: 220 فولت -- ± 10٪ 50 هرتز 380 فولت -- ± 10٪ 50 هرتز
ثلاث مراحل: 380 فولت--±10%50 هرتز
جهد خاص، يجب تخصيص التردد مسبقًا.
جهد مخصص خاص
يتم توفير هذا الدليل للمساعدة في تحديد حجم كابلات إمداد طاقة المشغل وأجهزة حماية الدوائر وحساب التنوع الكهربائي. يتم حساب متوسط البيانات المقدمة من مشغلات بنفس الحجم والسرعة والجهد كما هو مسجل في بيانات اختبار الإنتاج. على هذا النحو، فهي ليست بيانات كهربائية دقيقة للمحركات الفردية، ولكنها كافية لحسابات الحجم المذكورة أعلاه. توفر شهادات الاختبار للمحركات الفردية أحمالًا خاصة بالوحدة لبدء التشغيل/التوقف ومستويات عزم الدوران المقدرة، وهي متاحة عند الطلب. البيانات المضمنة مخصصة للخدمة القياسية، وإمدادات الطور 3-بالجهد المشترك التالي فقط:
تتوفر المحركات المناسبة للجهود غير الموضحة أعلاه عند الطلب. في مثل هذه الحالات، يمكن تحديد حجم مصدر التيار الكهربائي باستخدام أقرب جهد كهربائي منشور في هذه الوثيقة.
للوصول بسرعة إلى بيانات الجهد الكهربي لديك، انقر فوق القيمة الموجودة في الجدول أعلاه. ملاحظات هامة
● بيانات الاختبار غير متوفرة - تتوفر بيانات اختبار غير كافية.
● غير متوفر بهذا الجهد - لا يمكن إنتاج هذا التصميم تحديدًا بسبب سحب التيار الزائد. قائمة المصطلحات
● عزم الدوران المقدر - خرج عزم الدوران المفهرس للمشغل عند التحميل الكامل. يمثل إعداد مفتاح عزم الدوران بنسبة 100%.
●البدء/التوقف - سحب التيار عند الجهد الاسمي المقدر أثناء البداية الأولية لحركة الخرج أو في ظل ظروف توقف المحرك. تمنع الحماية القياسية SD التوقف عن طريق الحد من عزم الدوران إلى ما يقرب من 150% من عزم الدوران المقدر عند تمكين ميزة تجاوز مفتاح عزم الدوران. يقتصر المماطلة أيضًا على 5 ثوانٍ كحد أقصى.
● تيار عزم الدوران المقدر - متوسط سحب التيار عند الجهد الاسمي المقدر عندما يقوم المشغل بإنتاج عزم الدوران المقدر في الكتالوج. ●متوسط عزم الدوران (الاسمي) - يتوافق مع ما يقرب من ثلث عزم الدوران المقدر المفهرس. تم تأكيد هذه القيمة بعد عقود من أتمتة الصمامات وتوفر متوسطًا تمثيليًا للحمل عبر أشواط الصمام النموذجية.
●متوسط التيار (الاسمي) - سحب التيار عند الجهد الاسمي المقدر لمتوسط عزم الدوران الاسمي (ثلث عزم الدوران المقدر).
خيار المحرك
تتوفر دورات العمل الممتدة مع منظم حرارة أعلى وعزل من الفئة H لتطبيقات المناطق غير الخطرة.
محولات التردد و UPS
لا يُنصح عادةً باستخدام محولات التردد لمحركات الأقراص ذات السرعة المتغيرة كمصدر مناسب لمشغلات SD. عندما تكون أنظمة UPS مطلوبة للتشغيل الاحتياطي، يجب أن يكون لمصدر الطاقة تشوه توافقي ضئيل ويجب أن ينتج موجة جيبية حقيقية. بشكل عام، تم تصميم المحركات للعمل على الطاقة الموردة بما يتوافق مع المعايير الدولية المعترف بها مثل EN 50160:2010.
التسامح
قد يتم استيعاب التفاوتات التالية للتشغيل على المدى القصير. ليس المقصود أن يتم إجراء التشغيل على المدى الطويل عند مستويات جهد الإمداد بخلاف القيم الاسمية للوحة الاسم للمشغل المزود. بشكل عام، يجب أن يتوافق مصدر الطاقة الكهربائية مع BS EN 50160:2007 (خصائص جهد الكهرباء التي توفرها شبكات التوزيع العامة) أو ما يعادلها.
يجب تقليل انخفاض الفولت الذي يحدث عند بدء تشغيل المحرك إلى الحد الأدنى من خلال التأكد من أن سعة الإمداد والكابل بحجم كافٍ. يجب أن يعتمد حساب انخفاض فولت البداية على تيارات البداية/المماطلة المنشورة.

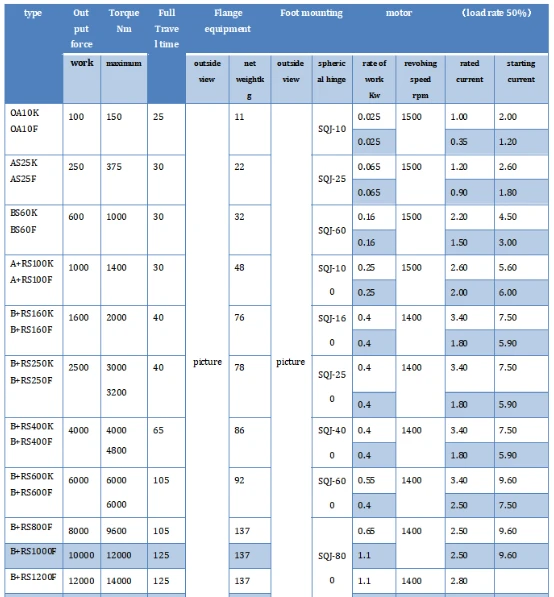

المعلمات الأساسية
ملاحظة: 1. المحرك الكهربائي الذي تتطلبه التكنولوجيا الخاصة يحتاج إلى الكتابة بشكل واضح وملموس بالترتيب. 2. عندما يكون الطراز A+RA300/K30HGP هو A+RS، يكون عزم الدوران العامل 1000Nm، وإمدادات الطاقة أحادية الطور، ووقت السفر بالكامل هو 30 ثانية، وتركيب لوحة القدم مع تعديل تناسبي متكامل مع التشغيل المحلي.
