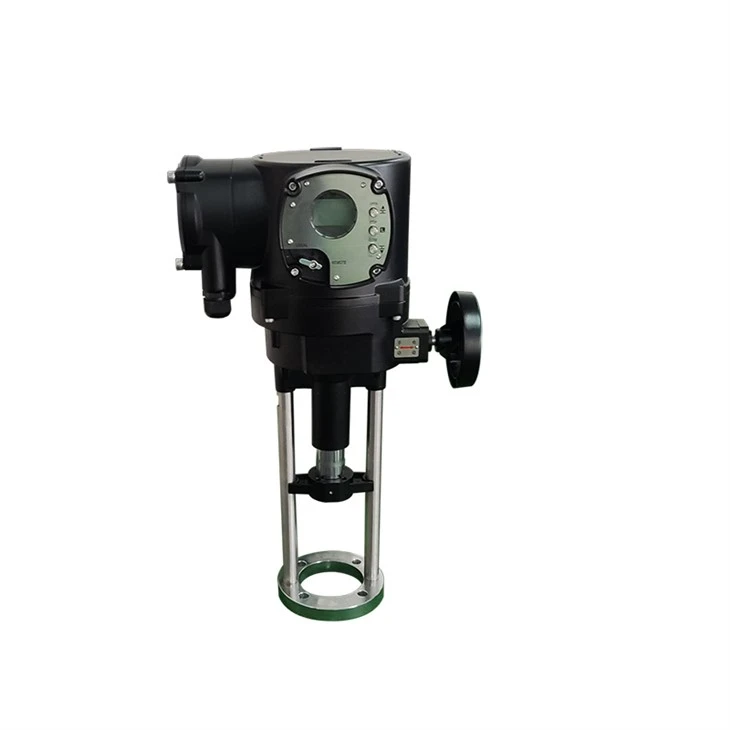

مشغل صمام التحكم الكهربائي المتكرر

المحرك الكهربائي الخطي

المحرك الكهربائي هو أحد منتجات الوحدة التنفيذية في أداة تجميع الوحدة الكهربائية. يشكل المحرك وجسم صمام التحكم صمام التحكم الكهربائي، وهو آلية التنظيم التنفيذية في نظام القياس والتحكم للعمليات الصناعية. يمكن استخدامه على نطاق واسع في العديد من الصناعات مثل البترول، الصناعة الكيميائية، معالجة المياه، بناء السفن، صناعة الورق، محطة الطاقة، التدفئة، أتمتة البناء، الصناعة الخفيفة، إلخ. يستخدم مصدر طاقة تيار متردد 220 فولت (110 فولت، 380 فولت) وطاقة تيار مستمر 24 فولت. كمصدر طاقة محرك، وإشارة تيار 4-20 مللي أمبير أو إشارة جهد تيار مستمر 0-10 فولت كإشارة تحكم. يمكنه تحريك الصمام إلى الموضع المطلوب وتحقيق التحكم الآلي فيه. الحد الأقصى لعزم الدوران الناتج هو 25000N.

البيانات الفنية

تتوفر مجموعة متنوعة من أوضاع العمل، المرنة والمريحة؛

إشارة التحكم: الإشارة الحالية (4 ~ 20 مللي أمبير أو إشارات أخرى غير قياسية)

إشارة الجهد (0-10فولت أو إشارات أخرى غير قياسية)

يمكن اختيار الإجراء الإيجابي والسلبي، ويمكن تحقيق وضع التحكم في نطاق الانقسام بسهولة.

إشارة الخرج: الإشارة الحالية (4 ~ 20 مللي أمبير أو إشارات أخرى غير قياسية)

إشارة الجهد (0-10فولت أو إشارات أخرى غير قياسية)

واجهة الاتصال: RS485؛

خصائص التدفق: خطي، فتح سريع، فتح بطيء، مخصص

اتجاه عمل الصمام: اختيار العمل الإيجابي والسلبي

شاشة LCD الصينية والإنجليزية: تشغيل القائمة، والتفاعل بين الإنسان والكمبيوتر أكثر إنسانية؛ أسهل في الاستخدام

الضبط الذاتي للسكتة الدماغية: تصميم ميكانيكي مبتكر، وتعديل بسيط وسريع لموضع السكتة الدماغية، وضبط تكيفي لإشارة الإدخال وعلاقة السكتة الدماغية، لتلبية احتياجات صمامات السكتة الدماغية المختلفة؛

وظيفة التشخيص الذاتي: يقوم المشغل تلقائيًا بتسجيل معلمات العمل أثناء التشغيل. عندما يفشل المحرك، ستقوم وحدة التحكم الرئيسية بالكشف والإنذار في الوقت المناسب، وسيتم عرض الخطأ على شاشة LCD، وإرساله إلى مركز التحكم من خلال إشارة التبديل.

تشغيل أسهل: تصميم هيكلي مبتكر، تشغيل غير جراحي، سهل التشغيل دون فتح الغلاف.

جهاز التحكم عن بعد/زر التحكم المحلي. وضع أولوية العجلة اليدوية، بمجرد إخراجها، يحمي المشغل تلقائيًا، ويكون التشغيل اليدوي أسهل، وتكون العجلة اليدوية آمنة وموثوقة.

دائرة تحكم أكثر موثوقية: يعتمد محرك المحرك على التحكم بدون تلامس، ولا يوجد شرر، وعمر طويل؛ نطاق واسع للتكيف مع مصدر الطاقة، وتكيف مرحلة نموذج الطاقة 380 فولت، لا يحتاج المستخدمون إلى القلق بشأن اتصال الطور الخاطئ؛ يتم التحكم في وحدة الدائرة رقميًا بالكامل، وبدون وجود مقاييس الجهد الميكانيكية، لا يحتاج المستخدمون إلى القلق بشأن تأثير الاهتزاز الميكانيكي والنقل على دقة المنتج؛ باستخدام تكنولوجيا متقدمة مضادة للتدخل، حتى في البيئات القاسية، يمكنه التعامل معها بهدوء؛

حماية التأخير لعكس اتجاه حركة المحرك، وعمر أطول لمكونات نقل الطاقة؛

انخفاض ضجيج العمل.

1. مصدر الطاقة: تيار متردد أحادي الطور 110 فولت 50 هرتز/60 هرتز تيار متردد أحادي الطور 220 فولت 50 هرتز/60 هرتز ثلاثي الطور تيار متردد 380 فولت 50 هرتز/60 هرتز تيار مستمر 24 فولت

2. Input signal: current signal (4~20mA or other non-standard signal), input impedance 250Ω voltage signal (0-10V or other non-standard signal), input impedance>50KΩ

3. Output signal: current signal (4~20mA or other non-standard signal), load impedance maximum 750Ω voltage signal (0-10V or other non-standard signal), load impedance>10KΩ

4. واجهة الاتصال: بروتوكول modbus RS485؛

5. الدقة: الحد الأدنى 1/1، 000، محول الدائرة A/D 12 بت

6. دقة التحكم: ±0.5%1.5% (قد تختلف باختلاف ظروف التثبيت، كنسبة مئوية من الحد المقدر))

7. تعديل فرق الإرجاع: 0.1%~5.0%

8. درجة الحرارة المحيطة: -10 درجة ~60 درجة (تلزم تعليمات خاصة إذا كانت درجة الحرارة أقل من -20 درجة ~-45 درجة)

9. قوة العزل: 1500V AC 1 دقيقة (الإدخال إلى الإخراج، وإمدادات الطاقة إلى الأرض)

يتكون هذا المحرك بشكل رئيسي من الأجزاء التالية:

●وحدة التحكم: تستقبل إشارة DC4~20mA أو DC1~5V من المنظم وتتحكم في المشغل للعمل في وضع محدد مسبقًا.

●آلية النقل: تقوم بتحويل الحركة الدوارة للمحرك إلى الحركة الترددية الخطية لعمود إخراج الطاقة لتحقيق وظيفة التبديل والضبط للصمام المنظم.

●آلية الكشف عن الفتح: تغذي إزاحة الحركة الخطية لعمود الخرج (فتح قلب الصمام) إلى مقياس الجهد من خلال الحامل والعتاد، والذي يتم تحويله إلى إشارة كهربائية بواسطة مقياس الجهد ثم يتم تغذيته مرة أخرى إلى وحدة التحكم. عندما يكون الفرق بين إشارة الدخل من المنظم وإشارة فتح قلب الصمام صفرًا، سيتوقف المحرك عن العمل.

●آلية الاقتران: قم بتوصيل المشغل والصمام الذي يتم التحكم فيه من خلال الحامل، وقم بتوصيل عمود إخراج المحرك وساق الصمام بواسطة صامولة الفتح والإغلاق. يحتوي صمولة الفتح والإغلاق على مؤشر، كما تحتوي الدعامة على مقياس للإشارة إلى إزاحة عمود الإخراج (أو ساق الصمام).

سمات

1 يمكن ضبط شوط الضبط بشكل تعسفي ضمن نطاق الشوط الكامل لآلات الصمام، بما في ذلك اتجاه فتح وإغلاق الصمام؛

2 يمكن تعديل السرعة بشكل تعسفي خلال 20%-100% من نطاق السرعة المسموح به للمشغل؛

3 يمكن الجمع بين إشارة الإدخال وإشارة التغذية المرتدة بشكل تعسفي، على سبيل المثال: إدخال ردود الفعل 4-20 مللي أمبير M-BUS أو 0-10V؛

4 يوفر 3 مستويات من الدفع اختيارية؛

يتم توفير 5 إعدادات مضادة للتشويش لظروف العمل الخاصة، مثل ظروف العمل المتوسطة القطران؛

6 توفير إعداد تتبع الحرارة، والذي يمكن تشغيله عندما تكون درجة الحرارة أقل من -20 درجة للحفاظ على المحرك ولوحة الدائرة عند درجة حرارة معينة؛

7. وظيفة التعويض الصفري اختيارية.

السكتة الدماغية: 100 مم (يمكن تخصيص أكثر من 100 ضربة)

العمل الجهد: AC380\AC220\AC24\DC24

يمكن تخصيص الفولتية الأخرى

سرعة التشغيل: 20%-100% قابلة للتعديل

الطاقة: 60 واط

اختيار الدفع: يتم توفير ثلاثة أوضاع دفع ليختارها المستخدمون. وضع الدفع 2 هو الدفع القياسي، ووضع الدفع أصغر بنسبة 10% تقريبًا، ووضع الدفع 3 أكبر بنسبة 10% تقريبًا.

إشارة التحكم/التغذية المرتدة: 4-20mA، 0-10V، MODUS، قيمة التبديل (إشارة ردود الفعل الخاطئة لموضع مفتاح الصمام اختيارية) يمكن أيضًا أن تكون إشارات التحكم والتغذية المرتدة أنواعًا مختلفة من الإشارات

دقة التحكم: ±0.05%، 0-10إشارة V 1%

وظيفة إعادة الضبط: وضع إيقاف التشغيل وإيقاف الإشارة (إعادة ضبط الإشارة اختيارية)

خصائص التعديل: خطي (نسبة متساوية اختيارية)

معايرة السكتة الدماغية: يتم توفير وضعين للمعايرة التلقائية والمعايرة اليدوية. يمكن معايرته تلقائيًا عند ضبط الحد الميكانيكي، أثناء المعايرة اليدوية، يمكن ضبطه ضمن النطاق الكامل للحد الميكانيكي.

عرض الحالة: وضع التحكم، وضع الدفع، موضع الصفر، معلمات التشغيل، إشارة الإيقاف، التيار الزائد للإشارة والجهد الزائد، إلخ.

فئة الحماية: IP65 (IP67 اختياري)

موضع التعديل: مؤشر ميكانيكي لموضع الصمام، وشاشة العرض

الوظيفة اليدوية: لا حاجة للتبديل، التشغيل المباشر للعجلة اليدوية الميكانيكية عند إيقاف تشغيل الطاقة، وتشغيل الزر عند تشغيل الطاقة.

إنذار الخطأ: إشارة إنذار خطأ شاملة، إشارة إنذار ضوء المؤشر.

حماية عزم الدوران: يتم تحقيقها من خلال التحكم في طاقة خرج المحرك، دون استخدام المفاتيح لتقليل معدل الفشل.

وظيفة التحكم عن بعد: جهاز التحكم عن بعد بالأشعة تحت الحمراء (اختياري)

الواجهة الكهربائية: التكوين القياسي مناسب لواجهات الكابلات 2 8-12مم، ويمكن تخصيص واجهات أخرى، ويمكن توفير 3 واجهات.

شهادة
