رافعة الجهاز الكهربائي
مبدأ العمل للرافعة الكهربائية هو أن الرافعة تدفع صمولة الرافعة للدوران ، وتحت تأثير الخيط شبه المنحرف ، يدفع قضيب اللولب جسم بوابة السد لأعلى ولأسفل ، وذلك لقطع أو تجريف المياه تدفق. لها وظائف خفيفة الوزن ، عملية مرنة ، مقاومة للتآكل ، لا تصدأ ، تركيب وصيانة مريحة ، وختم موثوق. الهندسة ، تستخدم كقطع ، وتنظيم التدفق والتحكم في منسوب المياه. يتم تثبيت بوابة التنظيم بشكل عام على الجزء العلوي من البركة لضبط مستوى الماء في البركة ، مثل بئر توزيع خزان التهوية أو بعض منافذ المياه.
رفع
تتكون الرافعة بشكل أساسي من المحرك وجهاز التباطؤ وتجميع باب السد. يقود المحرك القضيب اللولبي في الجزء العلوي من بوابة السد عبر جهاز التباطؤ. من خلال الإزاحة الرأسية للقضيب اللولبي ، يتم سحب بوابة السد بواسطة آلة المفصلة لتغيير الزاوية مع سطح السائل ، وذلك لتحقيق الغرض من تغيير مستوى الماء والتحكم في التدفق.
مميزات الرافعة
1. عمل مرن ، أداء ختم جيد ودرجة عالية من الأتمتة.
2. قدرة جيدة على التكيف مع بيئة العمل وعمر خدمة طويل.
3. مجهزة بحد السكتة الدماغية وحماية الطاقة الزائدة ، عمل آمن وموثوق.
4. من السهل الجمع بين الهياكل ، سهلة التركيب والصيانة.
دور الرافعة الكهربائية
تستخدم الرافعة الكهربائية بشكل أساسي للتحكم في رفع مختلف البوابات ، وبوابات السد والصمامات ، وذلك لتحقيق فتح وإغلاق البوابات أو الصمامات. وهي مقسمة عمومًا إلى تحكم يدوي وكهربائي. عندما يكون للبوابة أو بوابة السد نسبة كبيرة من العرض إلى الارتفاع ، يلزم وجود رافعة نقطة رفع مزدوجة.
عند تثبيت الرافعة الكهربائية ، من الضروري الحفاظ على مستوى تخطيط الأساس للقاعدة عند 180 درجة ؛ يجب أن تصل منطقة التلامس بين قاعدة الرافعة ومستوى تخطيط الأساس إلى أكثر من 90 بالمائة ؛ يجب أن يكون محور اللولب عموديًا على المستوى الأفقي المقاس على منصة البوابة ؛ يجب تعليقه بالبوابة. تكون فتحات الأذن محاذية وعمودية لمنع البرغي من الإمالة ، مما يتسبب في إجهاد محلي وتلف الجهاز.
ضع الرافعة الكهربائية اليدوية في موقع التثبيت. ضع قرصًا محددًا على قضيب اللولب ، ثم قم بلف قضيب المسمار في الجهاز من الجزء السفلي من الحزمة ، عندما يتعرض قضيب المسمار من أعلى الماكينة ، قم بتغطية قرص الحد العلوي مرة أخرى. الجزء السفلي من قضيب المسمار متصل بالبوابة.
يجب أن يكون أساس تركيب الرافعة متينًا وآمنًا. يتم صب الخرسانة الخاصة بقاعدة الماكينة والمكونات الأساسية وفقًا للرسومات. عندما لا تصل قوة الخرسانة إلى قوة التصميم ، لا يُسمح بتفكيك وتغيير الدعم المؤقت للرافعة ، ناهيك عن إجراء تعديل تجريبي وتشغيل تجريبي.
أثناء التثبيت ، وفقًا لخط مركز الرفع للبوابة ، ابحث عن المركز بحيث لا يتجاوز انحراف خط المركز الرأسي والأفقي زائد أو ناقص 3 مم ، ولا يتجاوز انحراف الارتفاع زائد أو ناقص 5 مم. ثم صب الخرسانة في المرحلة الثانية أو وصلها باللوحة الفولاذية المدمجة.
يجب أن يتوافق تركيب المعدات الكهربائية للمنتج مع متطلبات الرسومات والتعليمات ، ويجب أن تكون جميع المعدات الكهربائية مؤرضة بشكل موثوق.
بعد تثبيت المنتج ، من الضروري تنظيف الجهاز وإصلاح الطلاء الواقي التالف وحقن الشحوم.
معايير الأداء

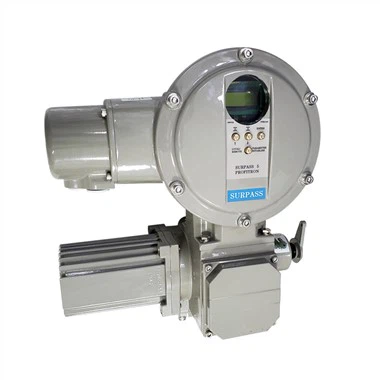

المعلمات الفنية للمشغل الكهربائي
