المحرك الكهربائي
المعلمات الفنية للمحرك الكهربائي SA
المعلمات التقنية الرئيسية للمحركات الكهربائية SA sereis
1. إشارة الوضع: 4-20m A
2. الموعد النهائي: 0.3~ 3 بالمائة قابل للتعديل باستمرار.
3. ممر الإدخال: واحد لإدخال التيار التناظري والآخر لإدخال التشغيل والإيقاف.
4. إشارة الخرج : 4 20m مقاومة تيار مستمر أقل من أو تساوي 500
5. يتم عزل ممر الإدخال وممر الإخراج.
6. الخطأ الأساسي: أقل من أو يساوي ± 1.5 بالمائة
7. الانحراف أقل من أو يساوي 1 بالمائة
8. خاصية التخميد: عدم التذبذب (تذبذب دوري صفر).
9. فئة الحماية: IP67
10. بيئة التشغيل: درجة الحرارة: -25 درجة + 70 درجة
11. مصدر الطاقة: مرحلة واحدة: 220 فولت، 10 بالمئة، 50 هرتز؛ ثلاث مراحل: 380 فولت 10 بالمائة 50 ساعة ض
12. مقاومة 250 أوم
13. الرطوبة أقل أو تساوي 95 بالمائة

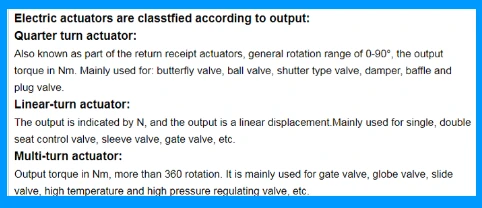

المحركات الكهربائية مصنفة
أنواع المحركات الكهربائية متعددة الأدوار وتعليمات المواصفات
موديلات ومواصفات المحرك الكهربائي متعدد الدورات SA
خصائص تكوين المحركات الكهربائية
1. إن المحركات الكهربائية ذات الطور الواحد وثلاث الطور المتكامل المتناسب المتناسب كلها تعتمد جميعها على اقتران غير متصل وكهربي أكثر من الصفر مما يؤدي إلى تشغيل مرحلات الحالة الصلبة للتحكم في المحرك. يعتمد النموذج البعيد الموثوقية العالية المستوردة لتيار الاتصال الحالي للتحكم.
2. وظيفة التشغيل المحلية تم تجهيز المنتج بمفاتيح مغناطيسية ذات عمود غير مخترق، لتحقيق التغيير الزائد المحلي/البعيد وتحويل المحرك الكهربائي عن طريق تشغيل المفاتيح. يتم استخدام المفاتيح للتحكم في الدائرة الكهربائية الضعيفة للمشغل. يمكن قفل المفاتيح لتجنب التشغيل المحلي غير المصرح به. إذا لم تكن هناك حاجة إلى التشغيل المحلي، فيرجى اختيار المنتج بدون هيكل التشغيل المحلي.
3. التشغيل اليدوي تم تجهيز المحرك جميعًا بعجلة يدوية لتشغيل المحرك في الاتجاهات المفتوحة والبعيدة عند حدوث خطأ في مصدر الطاقة. عند الحاجة إلى تشغيل العجلة اليدوية، ادفع العجلة اليدوية نحو اتجاه عمود العجلة اليدوية، ثم يمكن استخدامها. بعد الانتهاء من التشغيل، يتم إمساك العجلة اليدوية تلقائيًا. لا يمكن أن تدور العجلة اليدوية عندما يكون المحرك في حالة التشغيل الكهربائي.
4. وظيفة حماية عزم الدوران الزائد المشغل لديه جهاز مسح عزم الدوران الزائد الذي يمكنه مسح قدرة الصمام بدقة. عندما يتجاوز عزم الدوران نقطة الإعداد، يقوم مفتاح عزم الدوران داخل المحرك بإخراج إشارة إلى دائرة التحكم لإيقاف المحرك لحماية الصمام وأجزاء القيادة والمحرك. بعد تخفيف خطأ عزم الدوران الزائد الميكانيكي، أو إيقاف تشغيل مصدر الطاقة أو إدخال إشارة معكوسة على الفور، سيعود المشغل إلى العمل بشكل طبيعي.
5. محرك مؤازر من نوع خاص إن المحركات أحادية الطور وثلاثية الطور المعتمدة للمشغل هي محركات من النوع الخاص تتميز بخصائص مؤازرة عالية، مع عزم دوران عالي عند بدء التشغيل، وخاملة منخفضة وتيار بدء تشغيل صغير. يسمح المحرك ببدء التشغيل المتكرر، عادة 1200 مرة/ساعة. يسمح محرك سلسلة SM ببدء التشغيل بمعدل 1800 مرة/ساعة.
6.Position يشير إلى يتم استخدام الإخراج الحالي للإشارة إلى الموقف. يتم تجهيز جميع أنواع المحركات بدائرة الإرسال الحالية لإخراج تيار التغذية المرتدة للموضع كموضع يشير أو يستخدم للمقارنة مع إشارة الإدخال. تيار الإخراج هو 4 ~ 20mA DC. مقاومة الإخراج أقل من أو تساوي 5000. تيار مستمر للإخراج. تم دمج دوائر تيار التغذية لنموذج التعديل القياسي والنموذج الذكي مع دوائر التحكم المنطقية الكاملة للمشغل في الهيكل بأكمله. يحتوي مشغل الطراز البعيد على 2-وحدة تيار فردية لإخراج تيار يتراوح من 4 إلى 20 مللي أمبير.
7. وظيفة قفل موضع إشارة القطع تحتوي جميع مشغلات نموذج التعديل على إشارات تحكم تناظرية 4 ~ 20mA دائرة مفتوحة للتحقق تلقائيًا من متعة etion. إذا ظهرت إشارة eut-off ، فسيحتفظ المحرك بالموضع الأصلي أو يتحول إلى مجموعة الطوارئ موضع.
8. الكبح الديناميكي الكبح الديناميكي هو التكوين القياسي للحماية من التأثير الزائد على الصمام بسبب القصور الذاتي الكبير. يعتمد الكبح الديناميكي على شكل الكبح الكهربائي مع مسح موضع الصمام بواسطة مستشعر موضع الصمام الدقيق للتحكم في دوران المحرك وتحديد موضعه بدقة.
