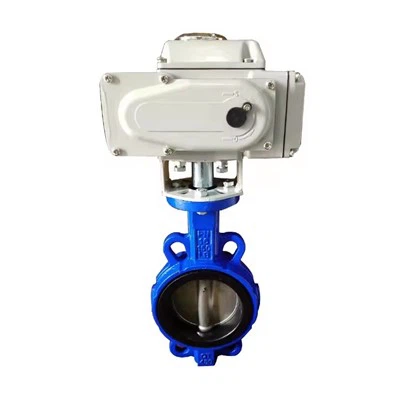

صمام الفراشة الكهربائية
سمات
· يتميز صمام الفراشة بخصائص الهيكل البسيط، الحجم الصغير، الوزن الخفيف، استهلاك المواد المنخفض، حجم التثبيت الصغير، التبديل السريع، الدوران الترددي 90 درجة، عزم الدوران الصغير، إلخ. يتم استخدامه لقطع وتوصيل وضبط متوسطة في خط الأنابيب، ولها خصائص جيدة للتحكم في السوائل وأداء إغلاق الختم. عندما يكون صمام الفراشة في وضع مفتوح بالكامل، فإن سمك لوحة الفراشة هو مقاومة الوسط المتدفق عبر جسم الصمام، وبالتالي فإن انخفاض الضغط الناتج عن الصمام يكون صغيرًا جدًا، لذلك يتمتع بخصائص جيدة للتحكم في التدفق. تحتوي صمامات الفراشة على نوعين من الختم: الختم الناعم والختم المعدني. بالنسبة لصمامات الختم الناعمة، يمكن دمج حلقة الختم في جسم الصمام أو تثبيتها على محيط لوحة الفراشة.
تتمتع الصمامات ذات الأختام المعدنية عمومًا بعمر أطول من الصمامات ذات الأختام الناعمة، ولكن من الصعب تحقيق الختم الكامل. يمكن أن تتكيف الأختام المعدنية مع درجات حرارة التشغيل المرتفعة، في حين أن الأختام الناعمة لها عيب كونها محدودة بدرجة الحرارة.
إذا كان من الضروري استخدام صمام الفراشة كتحكم في التدفق، فإن الشيء الرئيسي هو تحديد حجم الصمام ونوعه بشكل صحيح. المبدأ الهيكلي لصمام الفراشة مناسب بشكل خاص لصنع الصمامات ذات القطر الكبير. لا تُستخدم صمامات الفراشة على نطاق واسع في الصناعات العامة مثل البترول والغاز والصناعات الكيماوية ومعالجة المياه فحسب، بل أيضًا في نظام مياه التبريد لمحطات الطاقة الحرارية.
تشتمل صمامات الفراشة شائعة الاستخدام على صمامات الفراشة من نوع الرقاقة، وصمامات الفراشة من النوع الفلنجة، وصمامات الفراشة الملحومة بعقب. تستخدم صمامات الفراشة من نوع الرقاقة مسامير ربط لتوصيل الصمام بين شفتي الأنابيب. تحتوي صمامات الفراشة من نوع الحافة على حواف على الصمام، وترتبط الشفاه الموجودة على طرفي الصمام بحواف الأنابيب بمسامير؛ صمامات الفراشة ذات اللحام التناكبي تكون طرفيها ملحومين بالأنبوب.
المعلمات التقنية
· القطر الاسمي، DN50-DN3000 (2"-120")
· الضغط: PN6-PN16 (clss150)
· درجة حرارة العمل: 20 درجة -200C+
· طريقة الاتصال: نوع الرقاقة
المواد الرئيسية
· جسم الصمام: حديد مطاوع، فولاذ كربوني، فولاذ مقاوم للصدأ
· لوحة الصمام: حديد الدكتايل، الفولاذ المقاوم للصدأ، سبائك الفولاذ، إلخ.
· مقعد الصمام: EPDM، NBR VITON، إلخ.
المزايا
1. الفتح والإغلاق مريح وسريع، وموفر للعمالة، ومقاومة السوائل صغيرة، لذلك يمكن تشغيلها بشكل متكرر.
2. الهيكل بسيط، والأبعاد الخارجية صغيرة، والطول الهيكلي قصير، والحجم صغير، والوزن خفيف، وهو مناسب للصمامات ذات القطر الكبير.
3. يمكنها نقل الطين، ويتراكم السائل عند فتحة الأنبوب على الأقل.
4. تحت الضغط المنخفض، يمكن تحقيق الختم الجيد.
5. أداء التكيف الجيد.
6. عند الفتح الكامل، تكون منطقة التدفق الفعالة لقناة مقعد الصمام كبيرة، وتكون مقاومة السوائل صغيرة.
7. عزم الدوران للفتح والإغلاق صغير. نظرًا لأن ألواح الفراشة الموجودة على جانبي العمود الدوار تتأثر بشكل أساسي بالوسط، ويكون اتجاه عزم الدوران معاكسًا، فمن الأسهل الفتح والإغلاق.
8. إن مادة سطح الختم مصنوعة بشكل عام من المطاط والبلاستيك، وبالتالي فإن أداء الختم بالضغط المنخفض جيد.
9. سهل التركيب.
10. يمكن اختيار التشغيل المرن وتوفير العمالة، والطرق اليدوية، والكهربائية، والهوائية، والهيدروليكية
تكوين المنتج
سمات ·
· تصميم جسم الصمام المبطن بالمطاط بالكامل
· من خلال رمح دون دبوس، لوحة صمام القوس
· تحمل الضغط في اتجاهين، الختم في اتجاهين
· الختم الثلاثي الجذعي
· مجموعة متنوعة من تكوينات المواد، وتطبيق وسائل الإعلام المختلفة
تطبيق نظرة عامة
· تُستخدم صمامات الوسائط المبطنة بالمطاط على نطاق واسع في أنظمة الطاقة والمعادن والكيميائية والغذائية والبلدية والكهربائية كأجهزة قطع أو تنظيم لخطوط أنابيب السوائل والغاز وشبه السوائل، مثل إزالة الكبريت الرطب ومعالجة المياه والحماية من الحرائق والأنابيب البلدية وما إلى ذلك.
