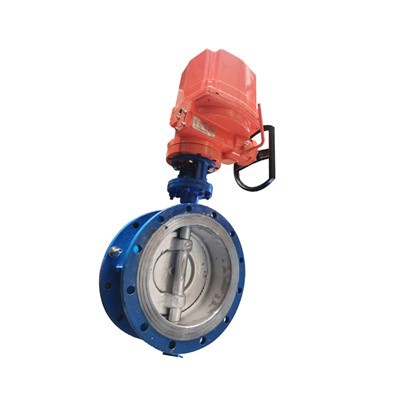

نوع Q مع صمام الفراشة
أنواع شفة صمام الفراشة
تسمى شفة صمام الفراشة بلوحة الفلنجة أو الأجزاء ذات الحواف. إنه منتج يربط الصمامات والأنابيب في خطوط الأنابيب. الفلنجات الخاصة بصمام الفراشة هي نفس الفلنجات العادية، لكن الفتحات الداخلية مختلفة. تحتوي الحافة الخاصة لصمام الفراشة على فتحة داخلية صغيرة وفتحة إضافية لإدخال الأنبوب. يمكن أن تكون فلنجات صمام الفراشة فردية أو مجتمعة، مثل الفلنجات الموجودة على طرفي الصمام لتسهيل تركيب البراغي. يشير اتصال الحافة إلى الحافة بين أحد طرفي الأنبوب والطرف الآخر، أو وصلة التوصيل، إلى اتصال قابل للطي حيث يتم توصيل الشفاه والجوانات والمسامير ببعضها البعض كمجموعة من هياكل الختم المدمجة. تشير حواف الأنابيب إلى أجهزة خطوط الأنابيب. تشير الحافة المستخدمة للأنابيب المركزية إلى شفة الصمام. الشفة بها ثقوب. تربط البراغي بين الحافتين بإحكام، ويتم إغلاق الحواف بحشيات.
[مادة شفة صمام الفراشة]
لا. 20،A105،Q235A،12Cr1MoV،16MnR،15CrMo، 18-8،321،304،304L،316،316L.
[شكل سطح الختم]
سطح مستو (FF)، سطح مرتفع (RF)، سطح محدب (M)، سطح مقعر (F)، سطح مقعر ومحدب (MF)، سطح اللسان (T)، سطح الأخدود (G)، سطح اللسان والأخدود (TG) )، سطح الاتصال الدائري (RJ).
[وفقًا لمعايير صناعة البتروكيماويات]
شفة ملولبة (PT)، شفة لحام بعقب (WN)، شفة لحام مسطحة (SO)، شفة لحام المقبس (SW)، شفة فضفاضة (LJ)، غطاء شفة (غير مذكور).
[وفقًا لمعايير صناعة الآلات]
شفة متكاملة، شفة اللحام بعقب، شفة لحام لوحة مسطحة، لوحة حلقة لحام بعقب شفة فضفاضة، لوحة حلقة لحام مسطحة شفة فضفاضة، لوحة حلقة ذات حواف شفة فضفاضة، غطاء شفة.
المعرفة الأساسية لصمام فراشة شفة
يقدم صمام الفراشة ذو الحافة مفهوم التصميم ذاتي الختم، حيث يعتمد الاتصال بين قرص الصمام وعمود الصمام على هيكل الدبوس القابل للسحب الحاصل على براءة اختراع. الميزات الرئيسية لهذا الصمام هي الختم الموثوق به، الختم ثنائي الاتجاه، والاتصال المحكم دون ارتخاء، مما يجعل الصمام طويل الأمد. خصائصه هي كما يلي: الختم ثنائي الاتجاه عادة، بسبب أسبابه الهيكلية، لا يمكن لصمامات الفراشة التقليدية أن تغلق بشكل جيد تحت ضغط العمل في الاتجاه المعاكس (لا يفضي إلى اتجاه الختم). حاليًا، لا توجد أحكام إلزامية للختم ثنائي الاتجاه في المعايير الوطنية ذات الصلة. وذلك بسبب :
1. اعتماد مفهوم التصميم ذاتي الختم يتم دمج حلقة ختم قرص الصمام مباشرة في قرص الصمام مع المطاط على شكل متعرج، دون الحاجة إلى حلقات ضغط أو مسامير. وهذا يتجنب الضغط غير المتساوي على حلقة الختم الناتج عن ختم لوحة ضغط المسمار التقليدية، مما يتسبب في سقوط البراغي وتلف حلقة الختم قبل الأوان. المشكلة. تحت تأثير ضغط العمل في الاتجاه المعاكس، تولد حلقة الختم قوة الختم الذاتي، مما يزيد من ضغط الختم المحدد ويضغط على مقعد الصمام بإحكام. كلما زاد ضغط العمل في الاتجاه المعاكس، زادت قوة الختم الذاتي، مما يجعل حلقة الختم ومقعد الصمام محكمين ويحقق تأثير الختم في اتجاهين.
2. يتمتع قرص الصمام بصلابة جيدة ولا يتشوه بسهولة. يحتوي قرص الصمام الخاص بصمام الفراشة DN300 أو أعلى على هيكل تدفق الجمالون المسطح المزدوج، والذي يتميز بمقاومة تدفق صغيرة وصلابة جيدة. ليس من السهل أن تتشوه تحت ضغط العمل العكسي، لذلك لن تنحرف حلقة الختم عن أفضل نقطة إغلاق لمقعد الصمام عندما يتشوه قرص الصمام. وبالتالي ضمان تأثير الختم لحلقة الختم.
3. حلقة الختم المطاطية لها عمر خدمة طويل (1) نظرًا لمفهوم التصميم ذاتي الختم، فإن التداخل الصغير بين الحلقة المطاطية ومقعد الصمام الفولاذي المقاوم للصدأ يحافظ فقط على الختم الأولي، لذلك يزداد الضغط المحدد المطلوب للختم مع زيادة يزيد ضغط النظام. (2) بالإضافة إلى ذلك، هناك ما يسمى بأخدود "التنفس" لإفساح المجال لمرونة المطاط في الأخدود المتعرج، بحيث يكون للمطاط مساحة تمدد معينة عندما يكون تحت الضغط، بحيث يكون التعب المرن لن يحدث ذلك في العمل طويل الأمد، وبالتالي فإن عمر الختم للحلقة ممتد بشكل كبير مقارنة بالأنواع التقليدية.
عرض المنتج
