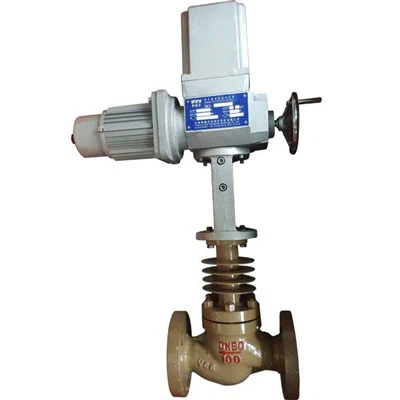

ZDLM صمام التحكم في الأكمام الكهربائية
ملخص
يتلقى صمام التحكم في الأكمام الكهربائية ZDLM إشارة DC من الأداة التنظيمية ، ويغير تدفق الوسيلة المنظمة ، ويحافظ على معلمات العملية التي يتم التحكم فيها بقيمة معينة. يستخدم على نطاق واسع في التحكم في أتمتة الإنتاج في القطاعات الصناعية مثل الطاقة والمعادن والصناعة الكيميائية والبترول والمنسوجات والصيدلانية وصنع الورق.
يتراوح القطر الاسمي لهذه السلسلة من المنتجات من 20 إلى 200 مم ، والضغط الاسمي هو 1.0 و 1.6 و 4.0 و 6.4mpa ، نطاق درجة حرارة التشغيل من - 40c إلى 450C ، وإشارة الاستلام هي 0 ~ 10ma.dc أو 4 ~ 20m.dc. من بينها ، صمام التحكم في المقعد الفردي الكهربائي - مناسب للمناسبات ذات الفرق الصغير في الضغط ، أو اللزوجة المتوسطة الكبيرة أو شوائب الجسيمات الطفيفة. صمام التحكم في الأكمام الكهربائية مناسب للمناسبات ذات الفرق الكبير في الضغط. وفقًا لمادة جزء ختم تقليم الصمام ، هناك نوعان من المعادن - المعادن وغير المعدنية غير المعدنية. يمكن أن يصل الأخير إلى معيار مستوى السادس (تسرب الصفر) عند إغلاق الصمام. وفقًا للحزم المختلفة ، يمكن تقسيمها إلى أختام التعبئة العامة وأختام الخوار. يتم استخدام الأول في المناسبات العامة ، بينما يتم استخدام الأخير في مناسبات مهمة لا يُسمح بالتسرب. خصائص التدفق هي نسبة خطية أو متساوية. مزود بمشغلات مختلفة ، يمكن تقسيمه إلى نوعين: النوع العادي والنوع الإلكتروني. تتوفر مجموعة متنوعة من الأصناف والأحجام.
سمات
1. تم تصميم جسم الصمام وفقًا لمبدأ ميكانيكا السوائل مع قناة تدفق المقاومة منخفضة- مع القسم المتساوي - ، ويزداد معامل التدفق المقدر بنسبة 30 ٪.
2. النطاق القابل للتعديل كبير ، والنسبة المتأصلة القابلة للتعديل هي 50 ، وخصائص التدفق خطية ومتساوية.
3. تم تجهيز قابس صمام صمام الأكمام الكهربائية مع ثقوب معادلة الضغط العلوي والسفلي ، والقوة غير المتوازنة صغيرة ، واستقرار الصمام جيد ، والأكمام قابلة للتبديل للغاية ، وفرق الضغط كبير.
4. يعتمد Cut - Off Type نموذج صمام بنية الختم الناعم ، والذي يصل إلى مستوى تسرب المستوى V- (تسرب صفر)
5- يعتمد مكبر الصوت المؤازرة ردود فعل سلبية ديناميكية عميقة لتحسين دقة التعديل التلقائي
6. المشغل الكهربائي لديه أشكال مختلفة ويمكن تطبيقها على 4 ~ 20mA. DC أو 0 ~ 10MA.DC.
7. يمكن لصمام التحكم الكهربائي الإلكتروني التحكم مباشرة في فتحة الصمام بواسطة الإشارة الحالية دون الحاجة إلى مضخم مضاعف.
8. Bellows - يشكل صمام التحكم المختومة ختمًا كاملًا على جذع الصمام المتحرك لمنع تسرب السوائل.
أجزاء المواد
|
الجسم ، غطاء محرك السيارة |
HT200 ، ZG230-450 ، ZG1CR18NI9TI |
|
جوهر |
ZG1CR18NI9TI ، سبيكة سبيكة لحام معززة PTFE |
|
التعبئة |
PTFE ، الجرافيت المرن |
|
ادفع قضيب ، جلبة |
2CR13 |
|
حشية |
ورقة رمادية من المطاط ، 10 ، 1CRL8NI9TIASBESTOS حشية الجرح الحلزوني |
|
منفاخ |
1CR18NI9TI |
المعلمات الفنية
|
DN MM |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
المحرك الكهربائي |
فراي 10 |
فراي -11 |
فراي 12 |
فراي -13 |
|||||||
|
دفع ن |
2500N |
4000N |
6400N |
1000on |
|||||||
|
وقت السكتة الدماغية |
|||||||||||
|
قوة الاستهلاك ن |
6 |
15 |
25 |
40 |
|||||||
|
Max.stroke Mm |
30 |
30 |
60 |
60 |
|||||||
|
DN MM |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
|
10 |
12 |
15 |
20 |
||||||||||||
|
معامل التدفق المقدر |
خطي يكتب |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
18 |
28 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
متساوي نسبة مئوية |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
تصنيف السكتة الدماغية مم |
16 |
25 |
40 |
60 |
|||||||||||
|
PN MPA |
1.01.64.06.4 |
||||||||||||||
|
خصائص التدفق المتأصل |
النوع الخطي ، نسبة مئوية متساوية |
||||||||||||||
|
متأصل نسبة قابلة للتعديل |
50 |
||||||||||||||
|
تسرب مسموح به |
مقعد واحد |
ختم معدني: رابع مستوى الختم الناعم: مستوى السادس |
|||||||||||||
|
كم |
ختم معدني: Iilevel Soft Seal: VI Level |
||||||||||||||
|
درجة حرارة التشغيل (درجة) |
-20~200-40~250-40~450-60~450 |
||||||||||||||
|
نطاق الإشارة (ma.dc) |
0~104~20 |
||||||||||||||
|
وضع الإجراء |
نوع الفتح الكهربائي نوع الفتح الكهربائي |
||||||||||||||
|
درجة الحرارة المحيطة (درجة) |
صمام التحكم الكهربائي: -20 ~ 70 درجة مكبر للصوت: 0-50 درجة |
||||||||||||||
|
الرطوبة المحيطة |
صمام التحكم الكهربائي: أقل من أو يساوي مضخم ضئيل 95 ٪: أقل من أو يساوي 85 ٪ |
||||||||||||||
|
جهد إمدادات الطاقة |
220V 50Hz 380V 50Hz 24AZ/DZ |
||||||||||||||
اختلاف الضغط المسموح به
|
DN MM دفع ن |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
400 |
1.94 |
1.62 |
1.31 |
1.08 |
0.88 |
||||||
|
2000 |
6.4 |
6.4 |
|||||||||
|
4000 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
||||||
|
6000 |
6.4 |
6.4 |
6.4 |
||||||||
|
6400 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
|||||
|
8000 |
6.4 |
6.4 |
6.4 |
||||||||
|
16000 |
6.4 |
6.4 |
6.4 |
الأخطاء والحلول
|
لا يوجد إجراء ، ضوء السلطة قبالة |
قم بتوصيل مصدر الطاقة |
|
لا يبدأ المحرك ، ويتم تشغيل ضوء الطاقة ، ويتم تشغيل ضوء إشارة الإدخال. |
تحقق من الجهد للتأكد من أنه طبيعي. قم بتعيين مفتاح تحديد إشارة الإدخال إلى الموضع الصحيح ، أو خفض درجة الحرارة المحيطة ، أو تقليل تواتر وحساسية الاستخدام ، أو استبدال المكثف ، واستبدل السلك ، أو قم بتوصيل السلك والقابس المقابل. |
|
تذبذب المحرك ، الحرارة |
تحقق من إشارة الدخل للتخلص من التداخل ، وضبط الحساسية ، واستخدم مقياس الجهد لتقليل الحساسية ، والتحقق لجعلها طبيعية. |
|
إشارة ملاحظات موضع الصمام كبيرة جدًا أو صغيرة جدًا |
تحقق من تثبيت مقياس الجهد وضبط موضع الصفر وسفر الجهد |
مزايا المنتجات
مواد المكون الداخلي صمام
الطرق الرئيسية لتصلب العلاج
مواد المكونات الداخلية التي تستخدم بشكل شائع هي SUS304 ، SUS316 ، SUS316L ، SUS410 ، SUS420 ، وما إلى ذلك ، ويتم معالجتها وفقًا لظروف السوائل المختلفة. للتحكم في سوائل التجويف ، والسوائل التي تحتوي على جزيئات صلبة ، ودرجة حرارة- عالية - ، يجب تصلبها. علاج لتمديد عمر خدمة الصمام.
المعالجة الحرارية
A.304/316 علاج الحل الصلب
هذه السلسلة من المواد هي الفولاذ المقاوم للصدأ الأوستنيتي وتستخدم بشكل أساسي في ظروف العمل حيث يكون الوسيلة تآكلًا أو في حالات درجة الحرارة المنخفضة-. عندما تكون الوسيلة تآكلًا للغاية ، يجب إجراء علاج الحل. الغرض من علاج الحل هو تحسين صلابة ومقاومة التآكل للمادة.
نطاق درجة الحرارة -196 ~ 530 درجة
B.410/420 معالجة التبريد والمعدات (تبريد + تقع)
إن مادة هذه السلسلة هي الفولاذ المقاوم للصدأ martensitic ، وهي مادة مقاومة ممتازة -. يجب إخماده وتهدئته عند استخدامه في درجة الحرارة العالية - ومواقف اختلاف الضغط العالية-. الغرض من إخماد وعلاج التخفيف هو تحسين صلابة المادة بشكل كبير وتوسيع عمر خدمتها في ظل ظروف عمل قاسية.
نطاق درجة الحرارة -45 ~ 425 درجة
C.17-4PH علاج تصلب هطول الأمطار
تتم إضافة أنواع وكميات مختلفة من عناصر التقوية إلى التركيب الكيميائي للفولاذ المقاوم للصدأ ، وتتم ترسيب أنواع وكميات مختلفة من الكربيد والنيتريدات والكربيدات والمركبات المتداخل من خلال عملية تصلب هطول الأمطار ، والتي لا تحسن فقط من قوة الفولاذ ولكنها تحافظ على صلابة كافية. نوع من الفولاذ المقاوم للصدأ قوة عالية- ، يشار إليها باسم تصلب هطول الأمطار.
نطاق درجة الحرارة -45 ~ 425 درجة
علاج تصلب السطح
تنقسم المعالجة الحرارية السطحية إلى فئتين: تبريد السطح والمعالجة الحرارية الكيميائية السطحية.
أ. تروي سطح تسخين اللهب ، والاتصال بسطح التسخين الكهربائي ، وتبريد سطح التسخين التعريفي ، إلخ.
ب. المكربن ، نيترنج ، الكربون ، البورون الكروم ، تسلل النحاس ، إلخ.
العلاج على السطح
الكسوة stellite (Co Components Main ، CR ، W) هي طريقة علاج شائعة الاستخدام مع مقاومة تآكل ممتازة. هناك طريقتان لطفو السطح السطحي: السطح الكامل ومساحة الجزئي. لا يوجد تنظيم قياسي لأسلوب السطح المحدد. عادة ما يعتمد على الضغوط ودرجات حرارة السائل المختلفة وما إذا كان السائل يحتوي على جزيئات.
أبعاد
Fry - y-30
Fry - y-60
Fry - y-100
تدابير حماية التغليف
هيكل التغليف والمواد
يجب تصميم العبوة لتكون قوية وخفيفة الوزن لتحمل مختلف الضغوط والآثار أثناء النقل. يجب أن يكون للمواد المستخدمة مقاومة جيدة للطقس ، والمقاومة الكيميائية ومقاومة التآكل للتكيف مع بيئات النقل المختلفة.
الختم والتسرب - إثبات
تتبنى العبوة تقنية ختم موثوقة ، مثل ختم الحرارة أو ختم الغراء أو استخدام حلقات الختم ، لضمان ضيق الهواء وضيق السائل في العبوة.
من السهل التعامل والتعريف
يتوافق حجم ووزن العبوة مع المبادئ المريحة ، مما يضمن التعامل الآمن والمريح للمعالجات. في الوقت نفسه ، تشير العبوة بوضوح إلى معلومات الشحن ، مثل الاسم والوزن والوجهة ، لتحديد الهوية والتصنيف السريع.
تحديد الشحن الخاص
بالنسبة للسلع الخاصة ، مثل المواد القابلة للاشتعال أو المتفجرة أو السامة أو التآكل أو المشعة ، يجب تثبيت ملصق البضائع الخطرة المقابلة على العبوة.
مواصفات تغليف البضائع الخطرة
بالنسبة للسلع الخاصة ، مثل المواد القابلة للاشتعال أو المتفجرة أو السامة أو التآكل أو المشعة ، يجب تثبيت ملصق البضائع الخطرة المقابلة على العبوة.
شهادة
نظرة عامة على الشركة
تقع شركتنا في حديقة Zhongbei Industrial Park ، XIQING District ، Tianjin. وهي شركة محترفة تدمج الميكاترونيك ، بما في ذلك التصميم والتطوير والإنتاج والتجميع والمبيعات وخدمة المحركات الكهربائية ومنتجات الصمامات.
تغطي قاعدة الإنتاج مساحة 2000 متر مربع
عملية فحص جودة المؤسسة
01. الاختبار الداخلي
تحقق من الزجاج والمؤشر لمحاذاة.
تحقق من الأسلاك من أجل المحاذاة المناسبة.
تحقق من كاميرات الحد المفتوح والإغلاق للمشاركة الكاملة.
تحقق من المؤشر للمشاركة الكاملة.
تحقق من موضع المؤشر للمحاذاة مع المحرك الكهربائي.
تحقق من البراغي الداخلية للضيق.
02. فحص المظهر
تحقق من التقشير/البقع الطلاء
وجع يدوي
موصل مقاوم للماء
قابس الغبار اليدوي
03. نوع المنتج
هل يتوافق الجهد مع وضع علامة مربع رغوة المنتج؟
هل نوع التحكم يتوافق مع وضع علامة مربع رغوة المنتج؟
04.Marking
استخدم آلة وضع علامة بالليزر لتمييز رقم المنتج
عناصر التفتيش لمجموعات الصمامات الكاملة
01. وفقًا للمعلومات الواردة في أمر الإنتاج ، تحقق مما إذا كانت المحتويات التالية متوافقة مع ترتيب الإنتاج
كمية الصمام
قطر الصمام
مادة الصمام
طريقة اتصال الصمام
ضغط الصمام
جهد المحرك
نوع التحكم في المشغل
هل انفجار المشغل - دليل؟
02. تحقق من مسامير التثبيت
تحقق مما إذا كان يتم تشديد البراغي بين الصمام والمشغل الكهربائي أم لا.
عملية إنتاج السلامة الموحدة في ورشة العمل
يرتب
قم بإزالة وتنظيم العناصر غير المرغوب فيها ، ومساحة مجانية ، واستخدام المساحة بمرونة ، وتمنع سوء الاستخدام وسوء الاستخدام ، وتشكيل مكان العمل الكلي.
تنظم
حدد موقع العناصر التي تحتاجها وتمييزها ، وتنظيمها ، وجعل مكان العمل واضحًا في لمحة ، وإنشاء بيئة عمل مرتبة ، وتقصير الوقت الذي يستغرقه العثور على العناصر.
تنظيف
الحفاظ على بيئة عمل نظيفة ومرتبة وممتعة ، جودة مستقرة ، وتقليل التراكم الصناعي.
مرتب
الحفاظ على نتائج 3s السابقة ، نظيفة ، الحفاظ على نتائج 3S ، وترك انطباع جيد على العملاء.
جودة
تطوير عادات وخصائص جيدة للالتزام بالوائح ، وتنمية العادات الجيدة للموظفين الذين يلتزمون بالقواعد ، وخلق روح الفريق.
حالة ودور 5S
1. تحسين صورة الشركات
2. تحسين الإنتاجية وكفاءة العمل
3. تحسين دوران الإنتاج
4. تقليل الفشل وضمان الجودة
5. تعزيز السلامة وتقليل مخاطر السلامة المحتملة
التعليمات
ماذا عن سعرك؟
على الرغم من الجودة العالية ولكن السعر يختلف مواتية.
ما هو موك الخاص بك؟
قطعة واحدة.
ما هو وقت التسليم؟
إنه حوالي 2-4 أسابيع بعد تلقينا الدفع.
هل لديك منتجات في المخزون؟
نعم ، يمكن شحن بعض الأسهم في غضون 3 أيام.
هل تختبر جميع البضائع الخاصة بك قبل التسليم؟
نعم ، يتم تفتيش جميع المنتجات بالكامل قبل التسليم.
ما هو الضمان؟
ضماننا هو سنة واحدة. بعد تلقي البضائع ، إذا وجدت منتجات عيب ، فما عليك سوى التقاط الصور أو مقاطع الفيديو لإرسالها لنا. سنعيد - نجعله من أجل إعادة صناديقهم للعملاء بمجرد أن نؤكد أنها مسؤولياتنا.
