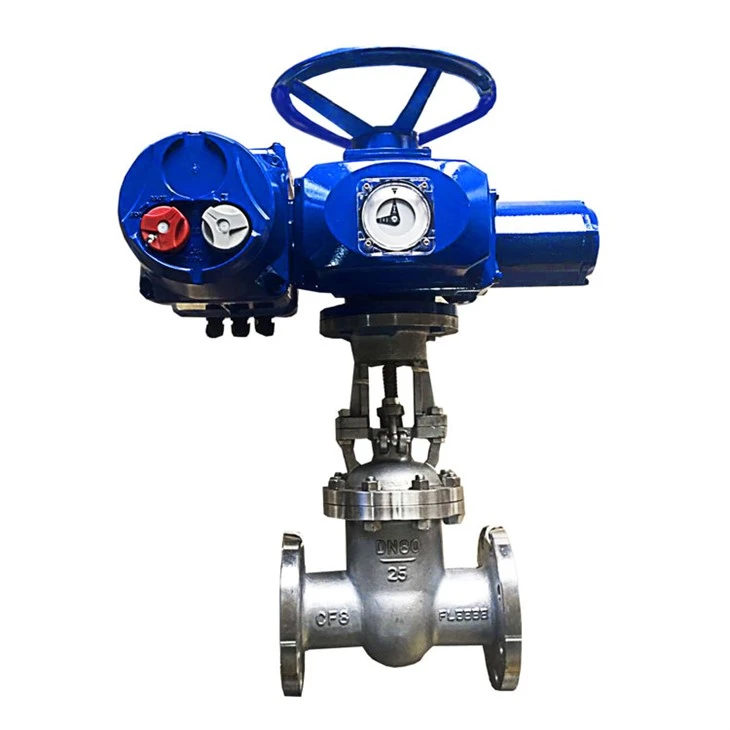

صمام البوابة
ملخص
صمام البوابة هو بوابة تفتح وتغلق. اتجاه حركة البوابة عمودي على اتجاه السائل. لا يمكن فتح صمام البوابة إلا بالكامل وإغلاقه بالكامل، ولا يمكن تعديله أو خنقه. يتم إغلاق صمام البوابة من خلال الاتصال بين مقعد الصمام ولوحة البوابة. عادةً ما يتم تسطيح سطح الختم بمواد معدنية لزيادة مقاومة التآكل، مثل 1Cr13، STL6، الفولاذ المقاوم للصدأ، إلخ. تحتوي البوابة على بوابة صلبة وبوابة مرنة. وفقًا للبوابة المختلفة، ينقسم صمام البوابة إلى صمام بوابة صلب وصمام بوابة مرن.
مبدأ العمل
جزء الفتح والإغلاق لصمام البوابة هو لوحة البوابة. اتجاه حركة لوحة البوابة عمودي على اتجاه السائل. لا يمكن فتح صمام البوابة إلا بالكامل وإغلاقه بالكامل، ولا يمكن تعديله أو خنقه.
تحتوي البوابة على سطحين مانعين للتسرب. يشكل سطحا الختم لصمام البوابة النموذجي الأكثر استخدامًا شكل إسفين. تختلف زاوية الإسفين مع معلمات الصمام، عادة 5 درجة، و2 درجة 52' عندما تكون درجة الحرارة المتوسطة ليست عالية. يمكن تحويل لوحة البوابة الخاصة بصمام البوابة الإسفينية إلى وحدة كاملة تسمى البوابة الصلبة؛ ويمكن أيضًا تحويلها إلى بوابة يمكن أن تنتج تشوهًا طفيفًا لتحسين براعتها وتعويض انحراف زاوية سطح الختم أثناء المعالجة.
هذا النوع من البوابات يسمى اللوحة بالبوابة المرنة. عندما يتم إغلاق صمام البوابة، لا يمكن إغلاق سطح الختم إلا بالضغط المتوسط، أي أنه يتم استخدام الضغط المتوسط للضغط على سطح الختم الخاص بلوحة البوابة إلى مقعد الصمام على الجانب الآخر لضمان إغلاق سطح الختم ، وهو الختم الذاتي. تعتمد معظم صمامات البوابة الختم القسري، أي أنه عند إغلاق الصمام، يجب الاعتماد على القوة الخارجية لإجبار لوحة البوابة على مقعد الصمام لضمان أداء الختم لسطح الختم.
تتحرك لوحة البوابة الخاصة بصمام البوابة خطيًا مع ساق الصمام، وهو ما يسمى صمام بوابة ساق الرفع أو صمام بوابة الجذع الصاعد. عادة ما يكون هناك خيط شبه منحرف على قضيب الرفع. من خلال الجوز الموجود في الجزء العلوي من الصمام وأخدود التوجيه على جسم الصمام، يتم تغيير الحركة الدوارة إلى حركة خطية، أي يتم تغيير عزم الدوران التشغيلي إلى دفع التشغيل. عندما يتم فتح الصمام، عندما يكون ارتفاع رفع لوحة البوابة يساوي 1:1 مرة من قطر الصمام، تكون قناة السائل خالية تمامًا من العوائق، ولكن أثناء التشغيل، لا يمكن مراقبة هذا الوضع.
في الاستخدام الفعلي، يتم استخدام الجزء العلوي من جذع الصمام كعلامة، أي الموضع الذي لا يفتح، كموضعه المفتوح بالكامل. من أجل النظر في ظاهرة القفل بسبب تغيرات درجة الحرارة، يتم عادةً فتح الصمام إلى الموضع العلوي ثم سحبه 1/2-1 دورة باعتباره موضع الصمام المفتوح بالكامل. لذلك، يتم تحديد موضع الصمام المفتوح بالكامل من خلال موضع البوابة، أي السكتة الدماغية. في بعض صمامات البوابة، يتم وضع صامولة ساق الصمام على لوحة البوابة، ويؤدي دوران العجلة اليدوية إلى دفع ساق الصمام إلى الدوران، وبالتالي رفع لوحة البوابة. يُسمى هذا النوع من الصمامات بصمام بوابة قضيبي دوار، أو صمام بوابة قضيبي مخفي.
أسلوب الحركة
عندما يتم إغلاق صمام البوابة، لا يمكن إغلاق سطح الختم إلا بالضغط المتوسط، أي يتم ضغط سطح الختم الخاص بلوحة البوابة على مقعد الصمام على الجانب الآخر بواسطة الضغط المتوسط فقط لضمان إغلاق صمام البوابة. سطح الختم.
هذا هو الختم الذاتي. تعتمد معظم صمامات البوابة الختم القسري، أي أنه عند إغلاق الصمام، يجب الاعتماد على القوة الخارجية لإجبار لوحة البوابة على مقعد الصمام لضمان أداء الختم لسطح الختم.
وضع الحركة: تتحرك لوحة البوابة الخاصة بصمام البوابة بشكل خطي مع ساق الصمام، والذي يُسمى أيضًا صمام بوابة الجذع الصاعد. عادة ما يكون هناك خيط شبه منحرف على قضيب الرفع، ومن خلال الجوز الموجود أعلى الصمام وأخدود التوجيه على جسم الصمام، يتم تغيير الحركة الدوارة إلى حركة خطية، أي يتم تغيير عزم الدوران التشغيلي إلى التشغيل دفع.
عندما يتم فتح الصمام، عندما يكون ارتفاع رفع لوحة البوابة يساوي 1:1 مرة من قطر الصمام، تكون قناة السائل خالية تمامًا من العوائق، ولكن أثناء التشغيل، لا يمكن مراقبة هذا الوضع. في الاستخدام الفعلي، يتم استخدام الجزء العلوي من جذع الصمام كعلامة، أي الموضع الذي لا يفتح، كموضعه المفتوح بالكامل. من أجل النظر في ظاهرة القفل بسبب تغيرات درجة الحرارة، عادةً ما يتم فتح الصمام إلى الموضع العلوي ثم يتم سحبه بمقدار 1/2-1 دورة باعتباره موضع الصمام المفتوح بالكامل.
لذلك، يتم تحديد موضع الصمام المفتوح بالكامل من خلال موضع لوحة البوابة (أي الشوط). يتم وضع بعض صواميل ساق صمام البوابة على لوحة البوابة، ويؤدي دوران العجلة اليدوية إلى دفع ساق الصمام إلى الدوران، وبالتالي رفع لوحة البوابة. يُسمى هذا النوع من الصمامات بصمام بوابة قضيب دوار أو صمام بوابة قضيب مخفي.
تاكيد الجودة
ستخضع جميع المنتجات في متجرنا لفحص صارم للجودة قبل مغادرة المصنع. خلال فترة التسليم، سيقوم موظفو الخدمات اللوجستية المحترفون بإجراء عمليات تفتيش ثانوية للتأكد من عدم وجود مشاكل في الجودة. ونعد أيضًا بتقديم عمليات إرجاع واستبدال غير مشروطة لجميع المنتجات التي تعاني من مشاكل في الجودة.
وصف المظهر
الصور المعروضة في متجرنا مأخوذة من المنتجات الفعلية. ما تراه هو ما تحصل عليه. لا يمكن تجنب العيوب الصغيرة في مظهر المنتجات الصناعية. لدينا متطلبات صارمة فيما يتعلق بالمظهر وأولئك الذين يسعون إلى الكمال، يرجى توخي الحذر عند التقاط الصور. يجب أن تتحمل أنت مسؤولية إرجاع واستبدال رسوم البريد بسبب المظهر.
قضية لوجستية
في ظل الظروف العادية، سيتم شحن البضائع في غضون 72 ساعة. في ظل ظروف خاصة، سيتم شحن بعض الطلبات خلال 35 يومًا، باستثناء المنتجات المخصصة. يرجى استشارة خدمة العملاء للحصول على التفاصيل.
