صمام بوابة سكين الماء اليدوي للتحكم في التفريغ

صمام بوابة سكين حديد الدكتايل

ملخص

يتميز منتج صمام الملاط الحديدي المطاوع Z73X-10Q بالعديد من المزايا مثل الهيكل البسيط، الحجم الصغير، الوزن الخفيف، مقاومة التدفق الصغيرة، الوسط ليس من السهل استقراره في جسم الصمام، وسهولة التركيب. كما أن لديها وظائف التشغيل اليدوية والكهربائية الهيدروليكية. التحكم الكهربائي: التحكم في مفتاح السفر، التحكم في أداة عرض الموضع، تحقيق نظام متعدد الوظائف مثل التكامل الميكانيكي والكهربائي والهيدروليكي وتكامل الأجهزة. يجب عمومًا تثبيت هذا النوع من الصمامات أفقيًا في خطوط الأنابيب. تنقسم صمامات الملاط إلى نوع الرقاقة والنوع المتكامل. يعتمد ختم جسم الصمام من نوع الرقاقة الهيكل المركب من النوع "U" والنوع "T" المكون من مواد مركبة. يستخدم ختم جسم الصمام المتكامل هيكل حلقة الختم المركب من النوع "O"، والذي يتغلب على عيوب حشية الختم الأصلية من النوع "U" المستخدمة في صمام الملاط من نوع الرقاقة، والذي يسهل تغييره وتشويهه بعد الضغط عليه، و يتسرب الوسط. تعتمد البوابة هيكل على شكل سكين، والذي يحل مشاكل ترسيب الملاط في خزان الختم، وإغلاق الصمام المتراخي، والتسرب الخارجي. ينقسم جهاز القيادة إلى نوعين: التشغيل اليدوي والتشغيل الكهروهيدروليكي. الجهاز اليدوي: سهل التشغيل، مناسب للصمامات ذات عزم الدوران الصغير. الجهاز الكهروهيدروليكي: مناسب لأجهزة الصمامات ذات عزم الدوران الكبير، والقوة والسرعة القابلة للتعديل، ويمكن قفله في أي موضع. الوسائط القابلة للتطبيق: التعدين، صناعة الصلب - يستخدم في ملاط ​​الفحم، ملاط ​​صابورة المرشح، إلخ. جهاز التنقية - يستخدم لمياه الصرف الصحي، الطين، الأوساخ والمياه النقية مع المواد الصلبة العالقة. صناعة الورق - تستخدم لمخاليط اللب والماء بأي تركيز. صناعة السكر - تستخدم في غسل البنجر، والشراب، واستخراج العصير، وعصير الفاكهة، وما إلى ذلك. صناعة المواد الغذائية - تستخدم في معدات الغسيل والشطف، ومعدات نقل الحبوب، والهريس، وما إلى ذلك. إزالة الرماد في محطات الطاقة - تستخدم في ملاط ​​الرماد

ابعاد المنتج

مواصفات المنتج

1. الهيكل المدمج، التصميم المعقول، صلابة الصمام الجيدة، المرور السلس ومعامل مقاومة التدفق الصغير

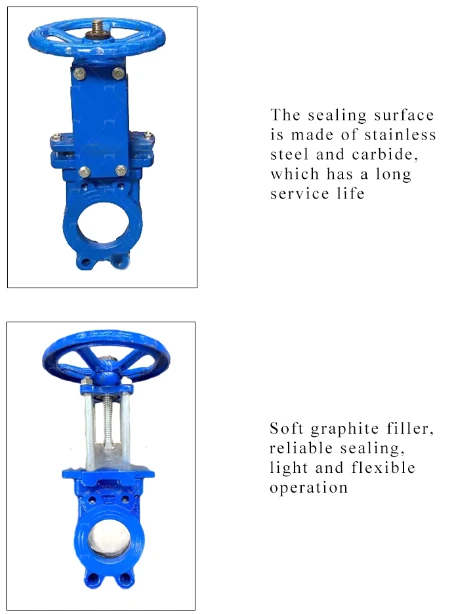

2. سطح الختم مصنوع من الفولاذ المقاوم للصدأ والكربيد، والذي يتميز بعمر خدمة طويل.

3. استخدام حشو الجرافيت الناعم، الختم الموثوق، التشغيل الخفيف والمرن

[معايير الاقتباس لصمامات الملاط]

التصميم والتصنيع: JB/T 8691-98

طول الهيكل: GB/T 15188.2-94

حجم اتصال الحافة: GB/T 9113-2000

فحص الصمام واختباره: GB/T 13927-92

تعليمات الاستخدام

1. قبل تركيب صمام بوابة السكين، يجب فحص تجويف الصمام وسطح الختم. لا يُسمح بالتصاق الأوساخ أو الرمل؛

2. يجب تشديد البراغي في كل جزء اتصال بالتساوي؛

3. تأكد من الضغط على جزء التعبئة بإحكام لضمان إغلاق العبوة والفتح المرن للبوابة؛

4. قبل تثبيت الصمام، يجب على المستخدم التحقق من نموذج الصمام وحجم الاتصال والانتباه إلى اتجاه التدفق المتوسط ​​لضمان الاتساق مع متطلبات الصمام؛

5. عند تركيب الصمام، يجب على المستخدم حجز المساحة اللازمة لمحرك الصمام؛

6. يجب أن يتم توصيل أسلاك جهاز القيادة وفقًا لمخطط الدائرة الكهربائية؛

7. يجب صيانة صمام بوابة السكين بانتظام ويجب عدم الاصطدام أو الضغط عليه حسب الرغبة لتجنب التأثير على الختم.

صيانة

1. لا يسمح باستخدام عجلة اليد والمقبض وآلية النقل للرفع، ويمنع منعا باتا الاصطدام.

2. يجب تثبيت صمام بوابة السكين عموديًا (أي أن ساق الصمام في وضع عمودي والعجلة اليدوية في الأعلى).

3. يجب أن يفتح صمام البوابة مع الصمام الالتفافي الصمام الالتفافي قبل الفتح (لموازنة فرق الضغط بين المدخل والمخرج وتقليل قوة الفتح).

4. يجب تركيب صمامات البوابة مع آليات النقل وفقًا لدليل تعليمات المنتج.

5. إذا تم استخدام الصمام وإيقاف تشغيله بشكل متكرر، قم بتشحيمه مرة واحدة على الأقل في الشهر.
