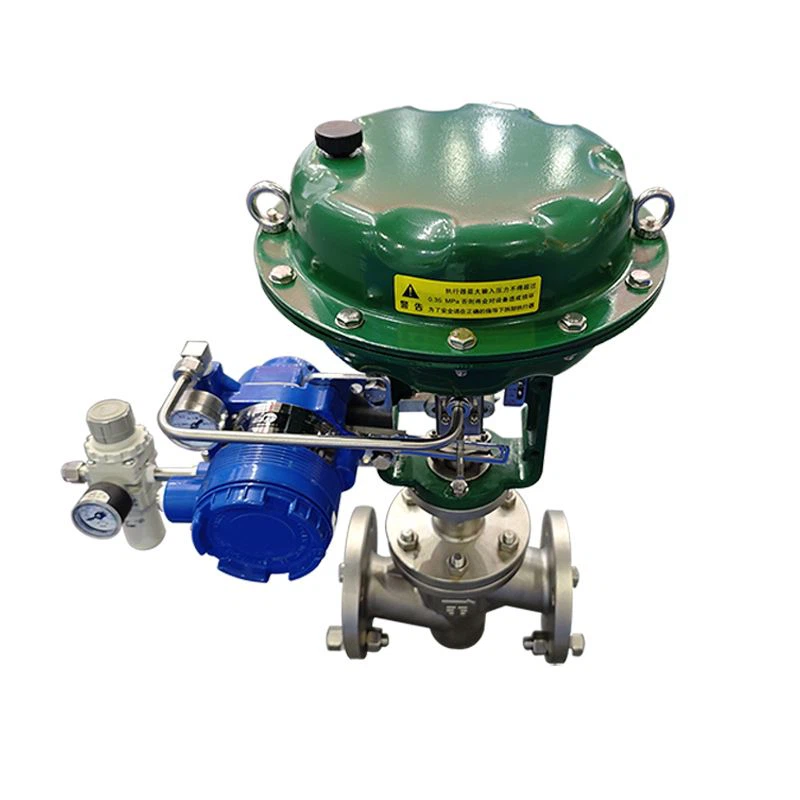

موقع صمام التحكم الهوائي
ملخص
تُستخدم صمامات التحكم الهوائية على نطاق واسع في أنظمة التحكم في الأتمتة الصناعية لضبط معلمات العملية مثل التدفق المتوسط والضغط ودرجة الحرارة ومستوى السائل ، وما إلى ذلك. وتتألف بشكل أساسي من المحركات الهوائية وآليات التعديل ، وتستخدم الهواء المضغوط كمصدر للطاقة لتحقيق تحكم دقيق في الصمام.
سمات
سيطرة بسيطة
يتحكم صمام التحكم الهوائي في حركة المكبس أو الحجاب الحاجز من خلال ضغط الهواء ، وبالتالي ضبط فتحة قرص الصمام للتحكم في المعلمات مثل التدفق المتوسط والضغط ودرجة الحرارة. طريقة التحكم هذه بسيطة نسبيا وسهلة التشغيل والصيانة.
آمن جوهري
نظرًا لأن صمام التحكم الهوائي يستخدم الهواء المضغوط كمصدر للطاقة الخاص به ، فلا يلزم إجراء تدابير إضافية للانفجار ، مما يجعله أكثر أمانًا.
استجابة سريعة
يحتوي صمام التحكم الهوائي على سرعة استجابة سريعة ويمكنه ضبط التدفق والضغط والمعلمات الأخرى للوسيط وفقًا لإشارة التحكم لضمان استقرار وموثوقية عملية الإنتاج.
حدود
القطر الاسمي: DN50MM ~ DN300MM (NPS2 ~ 12)
الضغط الاسمي: pn1 0 mpa ~ 16mpa ، pn 1.6 ، 2.5 ، 4.0 ، 6.4mpa
نطاق درجة الحرارة: -29 c -300 c ، إلخ.
احتياطات
1. حافظ على نظافة خط الأنابيب: تحقق من خط أنابيب اتصال صمام التحكم لصدأ الصدأ ، واللحام ، والأوساخ ، وما إلى ذلك بانتظام ، وإزالتها في الوقت المناسب إذا وجدت. سوف تتسبب هذه الأوساخ في تآكل على قلب الصمام ومقعد الصمام في صمام التحكم ، مما يؤثر على التشغيل العادي لصمام التحكم. يمكنك تثبيت جهاز تصفية مثل مرشح أمام صمام التحكم وتنظيفه بانتظام.
2. تحقق من دعم صمام التحكم: يجب أن يحافظ دعم صمام التحكم على مكونات صمام التحكم في موضع لا يتأثر بالجاذبية. إذا كان الدعم غير لائق ، فلا يمكن محاذاة مقعد صمام الصمام ومقعد صمام التحكم ، ويزيد التدهور ، ويقل أداء الختم.
3. تأكد من جودة مصدر الهواء: مصدر الهواء هو مصدر الطاقة لتشغيل صمام التحكم. سوف تمنع الشوائب الموجودة في الهواء المضغوط للأداة فتحة الخانق وخط الأنابيب ، مما تسبب في حالات الفشل. لذلك ، يجب فحص مصدر الغاز بانتظام لضمان أن تكون جودة مصدر الغاز جيدة ، ولا تحتوي على الماء والزيت والحطام الآخر ، وضغط مصدر الغاز مستقر ويفي بالمتطلبات.
4. التفتيش المنتظم والصيانة: تحقق بانتظام مما إذا كان الصمام وخط الأنابيب يعانون من مشاكل التسرب والانسداد ، والتعامل معهم في الوقت المناسب لضمان تشغيلهم العادي وحياة الخدمة. في الوقت نفسه ، ينبغي فحص جهاز نقل التروس والمشغل والمكونات الأخرى وصيانتها لضمان تشغيلها العادي.
5. التثبيت الصحيح واستخدامه: عند تثبيت صمام التحكم الهوائي ، يجب اتباع تعليمات الشركة المصنعة بشكل صارم للتأكد من تثبيت الصمام أفقياً ، وتواجه جذع الصمام لأعلى ، ويتم الإشارة إلى اتجاه التدفق المتوسط بواسطة السهم في الرسم البياني. أثناء الاستخدام ، إذا تم العثور على أي خلل ، فيجب إيقاف الجهاز في الوقت المناسب للتفتيش واستكشاف الأخطاء وإصلاحها.
6. التخزين والحماية : عند التخزين ، يجب تخزين صمام التحكم الهوائي في غرفة جافة ، ويجب حظر منفذي الصمام. لا يُسمح بتخزين التراص. يجب فحص صمام التحكم المخزّن لفترة طويلة بانتظام لإزالة الأوساخ ، ويجب تطبيق زيت مضاد للانتعاش على جميع الأجزاء المتحركة ومعالجة الأسطح لمنع الصدأ.
المشاكل والحلول
1. صمام التحكم لا يعمل
سبب المشكلة:
لا توجد إشارة ، لا مصدر للهواء: لا يتم فتح صمام مصدر الهواء ، وتسرب أنابيب مصدر الهواء ، ومصدر الهواء يحتوي على الماء ويتجمد ، مما يسبب انسدادًا ، وفشل الضاغط ، إلخ.
يوجد مصدر للهواء ، ولكن لا يوجد إشارة: فشل المنظم ، تسرب أنبوب الإشارة ، وتسربات محور الموضع ، واللحوم التنظيمي للتلف ، إلخ ، إلخ.
لا يوجد لدى الموضع أي إخراج: يتم حظر ثقب الخانق الثابت في مكبر للصوت ، وتراكم الرطوبة في الهواء المضغوط ، إلخ.
فشل المشغل: صمام الجذعية الانحناء ، صمام Core عالق ، إلخ.
حل:
تحقق وإصلاح مشكلة مصدر الهواء ، مثل فتح صمام مصدر الهواء ، وإصلاح التسرب ، والتعامل مع مشكلة الجليد ، أو إصلاح أو استبدال الضاغط ، إلخ.
إصلاح أو استبدال الأجزاء المعيبة ، مثل المنظم ، أنبوب الإشارة ، الموضع ، إلخ.
قم بإلغاء حظر فتحة الخانق الثابتة ، أو إزالة الأوساخ أو قم بتنظيف مصدر الهواء لضمان التشغيل العادي للمكبر للصوت.
قم بإزالة الصمام لمزيد من التفتيش ، وإصلاح أو استبدال أجزاء المشغل ، مثل ساق الصمام ، ولباس الصمام ، إلخ.
2. تم حظر صمام التحكم
أسباب المشكلة:
هناك مواد لزجة في جسم الصمام ، وتفكك الكوك ، يتم الضغط على التعبئة بإحكام للغاية ، ويكون تعبئة PTFE سنويًا ، وجذعية الصمامات عازمة وخدش ، إلخ.
لحام الخبث ، الصدأ ، وما إلى ذلك في خط الأنابيب تسبب انسدادًا في أجزاء الخانق والرشد.
حل:
افتح وأغلق صمام الالتفاف أو التحكم بسرعة للسماح بغسل الشوائب عن طريق الوسط من صمام الالتفاف أو التحكم.
قم بتثبيت مرشح قبل صمام التحكم لمنع دخول جسم الصمام.
تنظيف الشوائب في جسم الصمام ، وضبط ضيق التعبئة ، واستبدال التعبئة الشيخوخة ، إلخ.
3. تسرب صمام التحكم
أسباب المشكلة: جذع الصمام غير مناسب للطول ، مما يؤدي إلى فجوة بين قلب الصمام ومقعد الصمام.
هناك شوائب على سطح الختم من قلب الصمام ومقعد الصمام. يتم ارتداء الصمامات الداخلية أو التآكل أو التالفة ، إلخ.
حل:
اضبط طول جذع الصمام للتأكد من أن قلب الصمام ومقعد الصمام على اتصال كامل.
تنظيف الشوائب على سطح الختم من قلب الصمام ومقعد الصمام.
استبدال صمام البالية أو التآكل أو التالفة الداخلية.
رابع ، عمل صمام التحكم غير المستقر
أسباب المشكلة
ضغط مصدر الهواء غير المستقر: سعة ضاغط صغيرة ، وفشل صمام تقليل الضغط ، وما إلى ذلك
حل:
استبدل ضاغطًا كبيرًا أو إصلاحًا أو استبدال صمام تقليل الضغط لضمان ضغط مصدر الهواء المستقر. اضبط معلمات نظام التحكم أو استبدل المنظم لضمان ضغط إشارة مستقر.
باختصار ، بالنسبة للمشاكل الشائعة المتمثلة في صمامات التحكم الهوائية ، من الضروري التحقق بعناية واتخاذ الحلول المقابلة لضمان التشغيل العادي للصمام وتوسيع عمر الخدمة.
2. تم حظر صمام التحكم
أسباب المشكلة:
هناك مواد لزجة في جسم الصمام ، وتفكك الكوك ، يتم الضغط على التعبئة ضيقة للغاية ، وتعبئة PTFE تتراوح أعمارها ، وذرة صمام عازمة وخدش ، إلخ.
لحام الخبث ، الصدأ ، وما إلى ذلك في خط الأنابيب تسبب انسدادًا في أجزاء الخانق والرشد.
حل:
افتح وأغلق صمام الالتفاف أو التحكم بسرعة للسماح بغسل الشوائب عن طريق الوسط من صمام الالتفاف أو التحكم. قم بتثبيت مرشح قبل صمام التحكم لمنع دخول جسم الصمام. تنظيف الشوائب في جسم الصمام ، وضبط ضيق التعبئة ، واستبدال التعبئة الشيخوخة ، إلخ.
3. تسرب صمام التحكم
أسباب المشكلة: طول جذع الصمام غير مناسب ، مما يؤدي إلى فجوة بين قلب الصمام ومقعد الصمام.
هناك شوائب على سطح الختم من قلب الصمام ومقعد الصمام.
يتم ارتداء الصمامات الداخلية أو التآكل أو التالفة.
حل:
اضبط طول جذع الصمام للتأكد من أن قلب الصمام ومقعد الصمام على اتصال بالكامل.
تنظيف الشوائب على سطح الختم من قلب الصمام ومقعد الصمام.
استبدال صمام البالية أو التآكل أو التالفة الداخلية.
4. التشغيل غير المستقر لصمام التحكم
أسباب المشكلة:
ضغط مصدر الهواء غير المستقر: سعة ضاغط صغيرة ، وفشل صمام تقليل الضغط ، وما إلى ذلك
حل:
استبدل ضاغطًا كبيرًا أو إصلاحًا أو استبدال صمام تقليل الضغط لضمان ضغط مصدر الهواء المستقر.
اضبط معلمات نظام التحكم أو استبدل المنظم لضمان ضغط إشارة مستقر.
باختصار ، للمشاكل الشائعة المتمثلة في صمامات التحكم الهوائية ، من الضروري التحقق بعناية واتخاذ الحلول المقابلة لضمان التشغيل العادي للصمام وتوسيع عمر خدمته.
