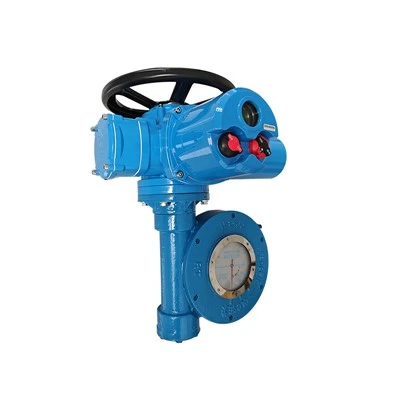

محرك الصمام الكهربائي
ميزات المنتج
• Q Type Type Electric Valve Actuators مناسبة لصمامات الفراشة ، وصمامات الكرة ، وما إلى ذلك ، والتي يلزم تشغيل 90 درجة. يتم عرض هذه المشغلات بحجم صغير ، ووزن خفيف ، وكفاءة عالية ، وموثوقية عالية ، وقدرة على الحماية العالية ، وانخفاض الضوضاء وما إلى ذلك. يمكن تنفيذ كل من التشغيل في الموقع والتحكم عن بُعد. لذلك تم تطبيقها في الصناعات البترولية والكيميائية ، ومحطات الطاقة ، ومعالجة المياه وصناعات صنع الورق.
• يتحكم Freya في التصميمات وينتج ويوفر مشغلات وخدمات عالية الجودة تتعلق بأتمتة الصمام.
• مع سنوات عديدة من خبرتنا في مجال الأتمتة ، قمنا بإطلاق سلسلة Q من المحركات الكهربائية ، والتي هي مضغوطة ، وعرة ، موثوقة ويمكن دمجها بالكامل في أنظمة التحكم المعقدة.
• نحن على استعداد دائمًا لتزويدك بمشغلات وملحقات سلسلة Q بالإضافة إلى خدمات الجودة.
• البناء المدمج والقوي ، خفيفة الوزن.
• مجموعة واسعة من تباين عزم الدوران (من 50 نانومتر إلى 5000nm كحد أقصى).
• مساكن الألومنيوم الصلبة المختلطة من الداخل والخارج مع طلاء طلاء خارجي عالية درجات الحرارة للاستخدام ضد البيئة الصناعية القاسية.
• يستخدم العلبة الأختام الشعاعية والخاتم O التي توفر الحماية لـ IP67 المقاومة للماء و LP68 الاختيارية.
• معيار LSO5211.
• زحام محرك القابل للإزالة لسهولة التصنيع والتركيب.
• القفل الذاتي المقدمة من خلال تروس الدودة المزدوجة (لا يوجد فرامل مطلوبة).
• يقوم تلقائيًا بتحديد المراحل وتصحيحها. حماية فشل الطور التلقائي تحمي سلامة المعدات.
• نظام استشعار عزم الدوران الميكانيكي الموثوق به يوفر تشغيلًا آمنًا في حالة التحميل الزائد.
• يوفر نافذة ومؤشر كبير الحجم مؤشرًا أفضل من المسافة.
• عدد خيارات التحكم في المواقف المحلية لتوفير سهولة التشغيل والتشغيل الميداني.
بنية المنتج
1 يتم اعتماد زر التبديل غير المتكامل وحدة التبديل لضمان وظيفة مقاومة للماء كاملة. تحتوي لوحة الدوائر المدمجة على عزل طاقة موثوق بها من إشارات التداخل الخارجي بواسطة عناصر العزل البصري. إذا كان هناك تحريض على مفتاح التبديل الزائد ، من أجل سلامة المحرك والصمام ، سيرفض المشغل أن يتم استشعاره بواسطة أجهزة استشعار أخرى قبل قيام المشغل بإدخال زر الوضع المنزلي (إعادة تعيين).
2 اختيار وضع التحكم
يمكن استخدام المفتاح الانتقائي "Remote"-"STOP"-"Local" المثبت على جهاز التشغيل المحلي لإعداد التشغيل عن بُعد (التحكم عن بُعد) أو التشغيل المحلي (التحكم المحلي) أو وضع الإيقاف.
3 عملية كهربائية محلية
يمكن استخدام مفتاح التشغيل "فتح"-"إغلاق" على جهاز التشغيل المحلي لفتح أو إغلاق المشغل محليًا.
4 محرك
المحرك الخاص الصمام الذي يمكن تفكيكه بشكل مستقل له خصائص عزم الدوران المرتفع والقصور الذاتي الصغير. محرك تحريض القفص السنجاب مع ترموستات مضمن. يكتشف الحرارة المدمجة بدقة درجة الحرارة المتزايدة لمنع إتلاف محرك النموذج.
5 تشغيل كهربائي
يقود المحرك الدودة الكهربائية من خلال زوج ترس من المرحلة الأولى ، وتدفع الدودة العمود غريب الأطوار للتدوير من خلال معدات الدودة النحاسية معها. يحتوي بنية ترس التخفيض هذه على أداء قفل ذاتي ، عندما يتوقف المحرك ، سيتم قفل الصمام في موضعه.
6 مكافحة السكتة الدماغية ، والتحكم في عزم الدوران وفتح آلية
التحكم في السكتة الدماغية يعتمد آلية CAM ، ويتم مزامنة عمود CAM مع عمود الإخراج ويتم تعيين مفتاحين صغيران على التوالي في اتجاه الفتح والإغلاق. تم تجهيز الطرف العلوي من عمود الكاميرا بالاتصال الهاتفي للإشارة إلى موضع الصمام. عزم الدوران التحكم في الدودة الكهربائية مجهزة بمجموعة زنبركية فراشة ، فإن الحركة المحورية للديدان الكهربائية تتناسب مع عزم الدوران المخرج في عمود الإخراج ، ويتم تحويل حركة الدودة إلى دوران عمود عزم الدوران من خلال الرف والبنية الجنسية. يتم تثبيت CAM على عمود عزم الدوران ، ويتم توفير microswitch في اتجاه الفتح والإغلاق.
7 العملية اليدوية
عندما يتم تشغيل العجلة اليدوية ، تقود الدودة اليدوية الترس الخارجي للترس الحلقي الثابت لتدوير ، والعتاد الداخلي للترس الحلقي الثابت وتشكل تروس الكوكب قطار تروس محور ثابت لدفع عمود الخرج إلى التدوير. لذلك يتم الانتهاء من تحويل التشغيل اليدوي والكهربائي للمشغلات من خلال تحويل دور معدات الحلقة الثابتة. لا يوجد قابض ، وليس هناك حاجة إلى تبديل المقبض لتحقيق التبديل التلقائي بالكامل.
8 مربع محطة
يمكن أن يضمن تجويف المحطة الطرفية المستقلة سلامة الختم للجزء الكهربائي من المحرك الكهربائي عند أداء الأسلاك في الموقع ، وفي الوقت نفسه تلبي متطلبات الانفجار المقاومة للمنتج.
9 الحد الميكانيكي
هناك برغي حد قابل للتعديل في كل اتجاه الفتح والإغلاق. يتم تثبيت حشية ختم خاصة على المسمار الحد لضمان أداء ختم جيد لهذا الجزء.
الحالات الميدانية
ملحقات المنتج
المواصفات القياسية
|
درجة الحماية |
قياسي IP65/IP67 خاص IP68 |
|
مزود الطاقة |
ثلاث مراحل AC380V --- 460V 50/60 هرتز المرحلة واحدة: AC110V-AC220V DC24V AC24V 50/60Hz |
|
دورة العمل (التشغيل) |
10 دقائق قصيرة (طلب خاص 30 دقيقة) |
|
دورة العمل (تعديل) |
10 دقائق قصيرة (طلب خاص 30 دقيقة) |
|
محرك |
محرك تحريض القفص السنجاب |
|
محولات الحد |
2 لكل منهما مفتوح وإغلاق (تصنيف SPDT 250VAC/16A) |
|
مفاتيح عزم الدوران |
1 لكل منها للفتح والإغلاق (تصنيف SPDT 250VAC/16A) |
|
حماية المربى |
حماية ارتفاع درجة الحرارة |
|
زاوية السفر |
90 درجة |
|
مؤشر الموقف |
مؤشر ميكانيكي مستمر مع السهم |
|
قفل الذات |
توفرها تروس الدودة المزدوجة (بدون فرامل) |
|
سدادة ميكانيكية |
1 لكل نهاية سفر (مفتوحة وإغلاق) ، خارجي وقابل للتعديل |
|
درجة الحرارة المحيطة |
المعيار: -20-+60 درجة الاختيارية: -40-+80 درجة |
|
الرطوبة المحيطة |
90 ٪ RH Max (غير متكامل) |
|
درجة الانفجار المقاومة |
يمكن تقديم شهادة مخصصة exdiiBt4 IECEX ATEX |
|
وظائف |
شاشة LCD النافذة الصينية / الإنجليزية ووظيفة التشغيل المحلية تحديد تسلسل المرحلة الذاتية وحماية فصل الطور إعداد الأشعة تحت الحمراء والتحكم خطأ تقنية التشخيص الذاتي Modbus ، Profidbus DP ، Hart |
|
إشارة |
ج: الاتصال الجاف السلبي البعيد ، النبض القصير إشارة (بوصة). ب: الاتصال الجاف السلبي عن بعد ، إشارة طويلة النبض (Hold). C: إشارة DC24V النشطة. D: إشارة AC220V النشطة. E: إشارة DC4-20MA عن بُعد. |
|
إشارة التغذية المرتدة |
ج: إشارات فتح ، أغلق ، توقف (ملامسة جافة سلبية). ب: إشارة الصدع (الاتصال الجاف السلبي). C: إشارة موضع الصمام (DC4-20MA ، DC1-5V ، DC0-10V) D: إشارة التحكم عن بُعد (ملامسة جافة سلبية) |
البيانات الفنية
|
نموذج |
عزم الدوران (N·m) |
الأعلى. ينبع قطر (مم) |
يدوي نسبة |
الإخراج سرعة (ص/دقيقة) |
AC380V |
AC220V |
وزن كجم |
|||
|
قوة (KW) |
حاضِر (A) |
قوة (KW) |
حاضِر (A) |
مباشر مثبت |
لوحة القدم مثبت |
|||||
|
Fry-Q-005 |
50 |
19 |
60:1 |
0.5 |
0.045 |
0.35 |
0.06 |
0.7 |
8.5 |
16 |
|
Fry-Q-010 |
100 |
19 |
60:1 |
0.5 |
0.06 |
0.5 |
0.09 |
1.0 |
9 |
17 |
|
Fry-Q-015 |
100 |
28 |
90:1 |
0.5 |
0.06 |
0.5 |
0.09 |
1.0 |
17 |
25 |
|
Fry-Q-020 |
200 |
28 |
90:1 |
0.5 |
0.09 |
0.7 |
0.12 |
1.5 |
17 |
25 |
|
Fry-Q-030 |
300 |
28 |
90:1 |
0.5 |
0.12 |
0.8 |
0.15 |
2.0 |
17 |
25 |
|
Fry-Q-040 |
400 |
28 |
90:1 |
0.5 |
0.15 |
0.9 |
0.18 |
2.5 |
18 |
26 |
|
Fry-Q-060 |
600 |
38 |
87:1 |
0.5 |
0.18 |
1.0 |
0.25 |
3.0 |
25 |
41 |
|
Fry-Q-090 |
900 |
38 |
87:1 |
0.5 |
0.25 |
1.5 |
0.37 |
4.0 |
26 |
50 |
|
Fry-Q-120 |
1200 |
38 |
87:1 |
0.5 |
0.25 |
1.5 |
0.37 |
4.0 |
27 |
51 |
|
Fry-Q-180 |
1800 |
38 |
87:1 |
0.5 |
0.37 |
2.0 |
0.55 |
5.0 |
28 |
67 |
|
Fry-Q-300 |
3000 |
55 |
348:1 |
0.5 |
0.37 |
2.0 |
0.55 |
5.0 |
39 |
77 |
|
Fry-Q-400 |
4000 |
55 |
348:1 |
0.5 |
0.55 |
3.0 |
0.75 |
7.0 |
40 |
78 |
|
Fry-Q-500 |
5000 |
55 |
348:1 |
0.5 |
0.55 |
3.0 |
0.75 |
7.0 |
41 |
82 |
ملحوظة:
1. تحت الجهد المقنن ، فإن نسبة المربى الحالية إلى التيار المقنن للمحرك هي 7 ، والتسامح هو +20 ٪ من القيمة المضمونة
2. LF هناك متطلبات خاصة ، يمكن للشركة توفير سرعات أخرى: 0.25/1/2/3/4 (r/min) ، إلخ.
أبعاد
|
نموذج |
B1 |
B2 |
H |
H1 |
H2 |
L |
L1 |
D |
|
Fry-Q-005/015 |
68 |
114 |
156 |
270 |
73 |
250 |
157 |
140 |
|
Fry-Q-020/040 |
91 |
157 |
191 |
273 |
103 |
332 |
208 |
160 |
|
Fry-Q-060/180 |
143 |
203 |
227 |
309 |
126 |
424 |
232 |
250 |
|
Fry-Q-300/800 |
143 |
203 |
291 |
373 |
190 |
424 |
232 |
250 |
أبعاد الاتصال
|
نموذج |
B1 |
B2 |
H |
H1 |
H2 |
L |
L1 |
D |
|
Fry-Q-005/015 |
68 |
114 |
156 |
270 |
73 |
250 |
157 |
140 |
|
Fry-Q-020/040 |
91 |
157 |
191 |
273 |
103 |
332 |
208 |
160 |
|
Fry-Q-060/180 |
143 |
203 |
227 |
309 |
126 |
424 |
232 |
250 |
|
Fry-Q-300/800 |
143 |
203 |
291 |
373 |
190 |
424 |
232 |
250 |
أبعاد الاتصال
|
نموذج |
نموذج شفة |
d1 |
d2 |
d3 |
n-d4 |
D7 |
H |
h |
h1 |
||
|
محجوز |
الأعلى. |
||||||||||
|
Fry-Q-005 |
FB1 |
77 |
57 |
4-M6 |
12.7 |
12.7 |
35 |
||||
|
Fry-Q-010 |
FB1 |
77 |
57 |
4-M6 |
15.9 |
15.9 |
35 |
3 |
2 |
||
|
F05 |
65 |
35 |
50 |
4-M6 |
8 |
18 |
35 |
||||
|
Fry-Q-015 Fry-Q-020 |
FB2 |
92 |
70 |
4-M8 |
19 |
19 |
42 |
||||
|
F07 |
90 |
55 |
70 |
4-M8 |
12 |
28 |
42 |
3 |
2 |
||
|
Fry-Q-030 Fry-Q-040 |
FB3 |
115 |
89 |
4-M12 |
22.2 |
22.2 |
42 |
||||
|
F10 |
125 |
70 |
102 |
4-M10 |
12 |
28 |
42 |
3 |
2 |
||
|
Fry-Q-060 |
FB3 |
115 |
89 |
4-M12 |
28.6 |
28.6 |
50 |
||||
|
F10 |
125 |
70 |
102 |
4-M10 |
15 |
38 |
50 |
3 |
2 |
||
|
Fry-Q-120 |
FB4 |
140 |
108 |
4-M12 |
31.7 |
31.7 |
50 |
||||
|
F12 |
150 |
85 |
125 |
4-M12 |
15 |
38 |
50 |
3 |
2 |
||
|
Fry-Q-120 Fry-Q-180 |
FB5 |
197 |
159 |
4-M16 |
33.3 |
33.3 |
60 |
||||
|
F14 |
175 |
100 |
140 |
4-M16 |
20 |
38 |
60 |
3 |
3 |
||
|
Fry-Q-180 Fry-Q-300 Fry-Q-500 |
FB5 |
197 |
159 |
4-M16 |
41.3 |
41.3 |
90 |
||||
|
F16 |
210 |
130 |
165 |
4-M20 |
20 |
60 |
90 |
3 |
3 |
||
