الوصف

إرسال التحقيق

Z سلسلة متعددة بدوره المعايير الفنية

نموذج	انتاج \| دوران سرعة	اسمى، صورى شكلى، بالاسم فقط عزم الدوران	محرك قوة	التصنيف الحالي	السرعة اليدوية نسبة	ماكس إيقاف قطر الدائرة	مرجع وزن
	دورة / دقيقة	NM	KW	ا	أنا	MM	كلغ
Z5	18	50	0.12	0.6	1: 1	28	20
Z10	18	100	0.18	1	1: 1	28	20
Z15	18	150	0.25	1.2	1: 1	28	20
Z20	18	200	0.37	1.38	1: 1	40	26
Z30	18	300	0.55	2.7	1: 1	40	26
Z45	24	450	1.1	4	1: 1	48	110
Z60	24	600	1.5	4.12	1: 1	48	120
Z90	24	900	2.2	5.25	1: 1	60	139
Z120	24	1200	3	7.9	1: 1	60	142
Z180	18	1800	4	8.87	22.5: 1	70	250
Z250	18	2500	5.5	12.05	22.5: 1	70	255
Z350	18	3500	7.5	15.6	20: 1	80	330
Z500	18	5000	10	20.5	20: 1	80	350

ملاحظات: ما سبق هو أمر منتظم ، إذا كان لديك احتياجات خاصة ، يمكنك تحديد عند الطلب.

حجم الهيكل

الوسم : بوابة صمام المحرك الكهربائي ، الصين ، الشركات المصنعة ، الموردين ، مصنع ، شراء ، السعر ، اقتباس

Z سلسلة أبعاد اتصال المحرك الكهربائي شفة الأبعاد

image003 (001)

ملاحظات:

1. يشير الرقم I في رقم الإطار إلى نوع محطة الطاقة.

2. قطر الخيط شبه المنحرف في نوع الدفع هو الحد الأقصى للقطر المحدد.

3. يتم توزيع موضع فتحة التثبيت بلوحة التوصيل بشكل متماثل مع محور المحرك.

Z سلسلة متعدد بدوره مخطط المحرك الكهربائي

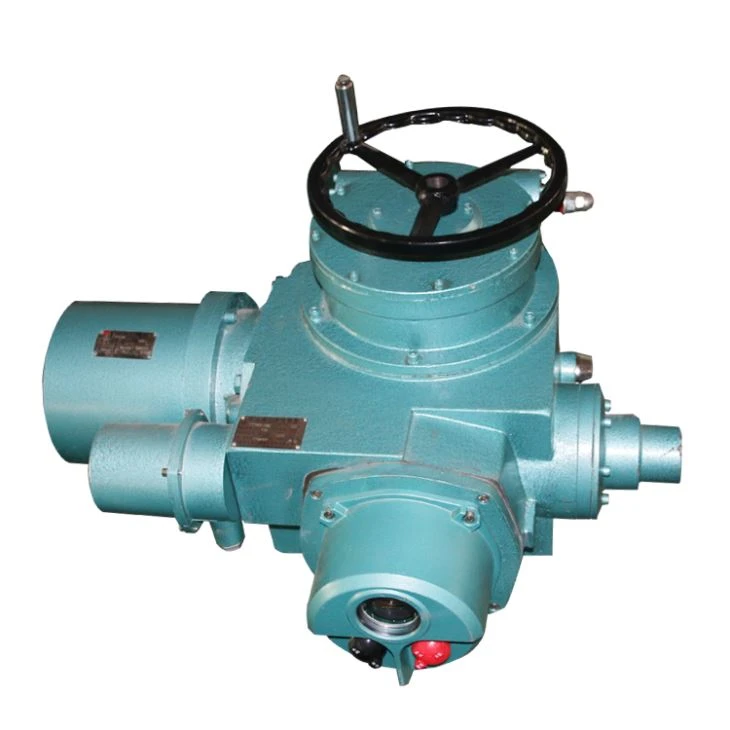

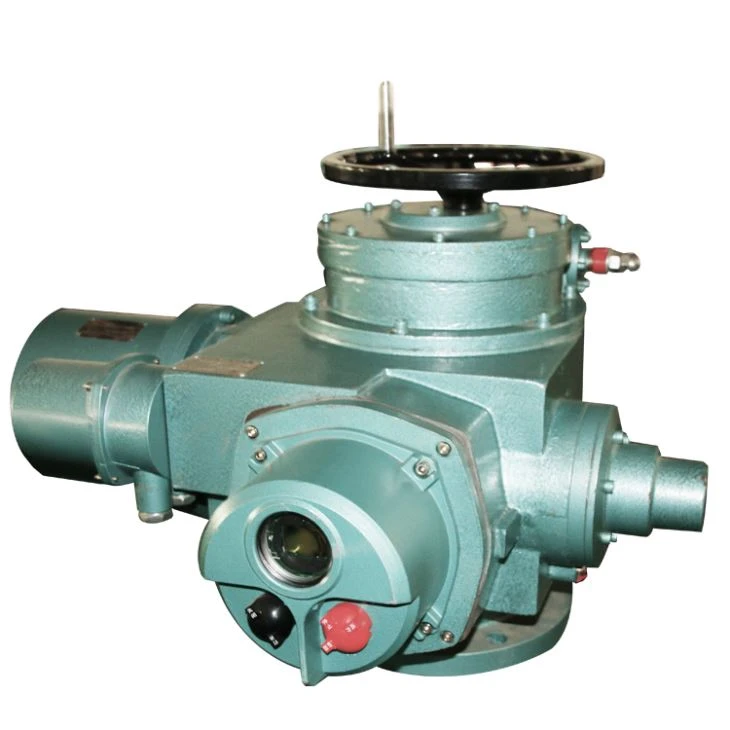

بوابة صمام المحرك الكهربائي
