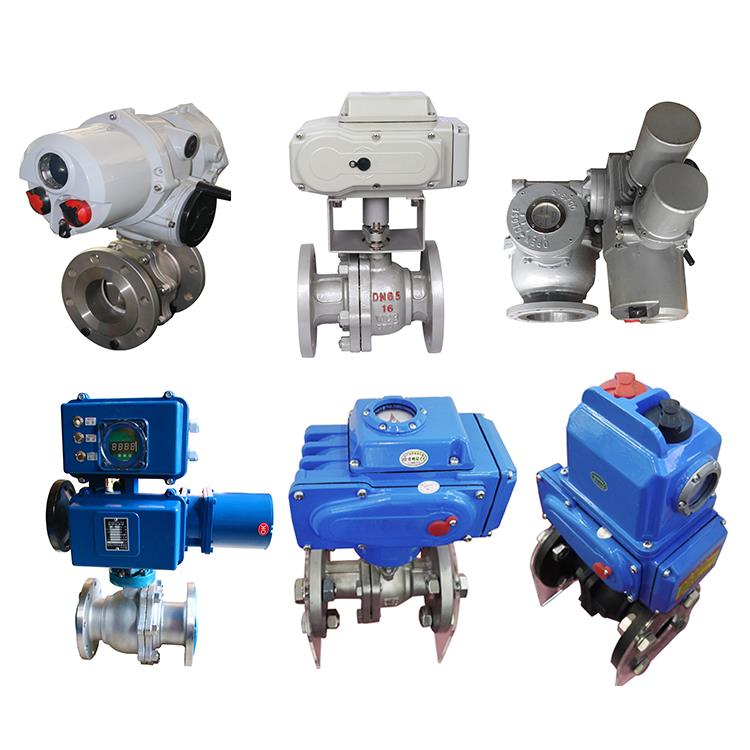

يتكون صمام الكرة الكهربائي من مشغل كهربائي وصمام كرة لتشكيل صمام كرة كهربائي. إنه نوع من مكون ضغط خط أنابيب للتحكم في عملية الأتمتة الصناعية. عادة ما يتم استخدامه للفتح والإغلاق عن بُعد (تشغيل وإيقاف تشغيل الوسائط) لخط أنابيب الوسائط.
ينقسم الصمام الكروي الكهربائي إلى صمام كروي عائم ، وصمام كروي ثابت وصمام كروي مرن حسب نوع كرة الصمام الكروي.
صمام الكرة العائمة: كرة صمام الكرة عائمة. تحت تأثير الضغط المتوسط ، يمكن للكرة توليد إزاحة معينة والضغط على سطح الختم في نهاية المخرج لضمان ختم نهاية المخرج. يتمتع صمام الكرة العائمة بهيكل بسيط وأداء جيد للختم ، لكن حمل الكرة الخاضع لوسط العمل يتم نقله جميعًا إلى حلقة ختم المنفذ ، لذلك من الضروري مراعاة ما إذا كانت مادة حلقة الختم يمكنها أن تتحمل عبء العمل الوسيط الكروي ، وعندما يتعرض لتأثير الضغط العالي ، قد يتم إزاحة الكرة. يستخدم هذا الهيكل بشكل عام لصمامات كروية متوسطة ومنخفضة الضغط.
صمام الكرة الثابت: كرة صمام الكرة ثابتة ولا تتحرك بعد الضغط عليها. يحتوي صمام الكرة الثابت على مقعد صمام عائم. بعد الضغط المتوسط ، يتحرك مقعد الصمام ، بحيث يتم ضغط حلقة الختم على الكرة لضمان الختم. يتم تركيب عزم الدوران التشغيلي عادة على أعمدة الكرة العلوية والسفلية ، وهو مناسب للضغط العالي والصمامات ذات القطر الكبير. من أجل تقليل عزم دوران صمام الكرة وزيادة موثوقية الختم ، يتم تشكيل زيت التشحيم لتشكيل فيلم زيت ، مما يعزز أداء الختم ويقلل عزم الدوران التشغيلي ، وهو أكثر ملاءمة للضغط العالي و صمام الكرة كبيرة قطرها.
صمام الكرة المرن: كرة صمام الكرة مرنة. كل من الكرة وختم المقعد مصنوعان من مادة معدنية ، وضغط الختم كبير جدًا. لا يمكن لضغط الوسيط نفسه تلبية متطلبات الختم ، ويجب استخدام قوة خارجية. هذا الصمام مناسب للضغط العالي ووسائط الضغط العالي. يتكون المجال المرن عن طريق فتح أخدود مرن في الطرف السفلي من الجدار الداخلي للكرة للحصول على مرونة. عند إغلاق الممر ، يتم استخدام إسفين ساق الصمام لفتح الكرة والضغط على المقعد لإغلاقه. قبل تدوير الكرة ، يتم تخفيف رأس الوتد ، وتتم استعادة الكرة إلى شكلها الأصلي ، بحيث تحدث فجوة صغيرة بين الكرة ومقعد الصمام ، مما يمكن أن يقلل الاحتكاك وعزم الدوران التشغيلي لسطح الإغلاق.
وصف نموذج صمام الكرة الكهربائية:
رمز الكرة الإضافي: V يعني أن لب الصمام هيكلًا على شكل V ، D يعني درجة حرارة منخفضة ، B يعني الحفاظ على الحرارة ، P يعني هيكل غريب الأطوار ، U و S و DY يعني نوع التحميل العلوي
رمز اسم صمام الكرة: Q يشير إلى صمام الكرة ؛
رمز محرك الصمام الكروي: 2 يعني هيدروليكي ، 3 يعني التوربينات ، 6 يعني هوائي ، 7 يعني هيدروليكي ، 9 يعني كهربائي ، يدوي بدون كود ؛
رمز الاتصال: 1 يعني الخيط الداخلي ، 4 يعني نوع شفة ، 6 يعني اللحام ، 7 يعني نوع رقاقة ؛
كود نوع الهيكل: النوع العائم: 1 يعني مسار التدفق المستقيم ، 2 يعني Y نوع المحملة ، 4 يعني L type tee ، 5 يعني T type tee ؛ النوع الثابت: 0 يعني نصف الكرة مباشرة من خلال ، 6 يعني مسار التدفق بأربعة اتجاهات ، 7 يشير إلى التدفق المستقيم إلى ، 8 لنقطة الإنطلاق من النوع L ، و 9 لنقطة الإنطلاق من النوع Y ؛
كود مادة الختم: B babbitt ، F فلورو المطاط ، فلورين بطانة F46 ، فولاذ مقاوم للصدأ H ، مطاط بطانة J ، سبيكة M Monel ، بلاستيك نايلون ، Monel P ، سبيكة Y صلب ، معالجة مباشرة لجسم الصمام W ؛
رمز مستوى الضغط: 16 يعني أن الضغط هو 16 كجم (1.6Mpa) حتى 64Mpa ؛ 150LB تعني الضغط الأمريكي القياسي ، الحد الأقصى لمستوى الضغط حتى 5K يعني الضغط اليومي ، الحد الأقصى للضغط 63K
2500LB (150LB = 1.6MPA / 300LB = 2.5-4.0mpa / 400LB = 6.4mpa / 600LB = 10mpa) ؛
كود مادة الجسم: تيتانيوم وسبائك تيتانيوم ، فولاذ كربوني C ، I choly molybdenum steel ، P18-8 سلسلة فولاذ مقاوم للصدأ ، RM2Ti صلب مقاوم للصدأ ، S بلاستيك.
